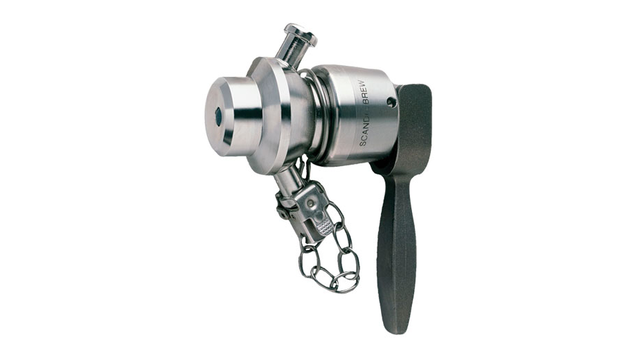

Membránový SB vzorkovací ventil

Membránový vzorkovací ventil SB Alfa Laval je kompaktný, cenovo efektívny spôsob odoberania hromadných alebo aseptických vzoriek z nádrží a potrubí v pivovaroch (a pri iných hygienických procesoch, ako sú napríklad výroba potravín a mliečnych výrobkov) za sterilných podmienok. Tento aseptický vzorkovací ventil je vhodný pre vysokoviskózne výrobky, (napr. získané kvasnice), a zabezpečuje minimálne riziko kontaminácie, vysokú presnosť, výnimočnú opakovateľnosť a vynikajúcu spoľahlivosť

Bezpečný a zabezpečený priamy odber vzoriek v kompaktnom formáte

Aseptický a sterilizovateľný na zaistenie hygienického odberu vzoriek pri nízkych investičných nákladoch
Žiadne riziko kontaminácie vzoriek: navrhnutý na účinnú sterilizáciu alkoholom alebo parou priamo na mieste pred a po každej vzorke
Flexibilné spôsoby odberu vzoriek: s manuálnou aktiváciou, verzia s manuálnou aktiváciou a malým otvorom na hypodermickú ihlu alebo pneumatická verzia
Spoľahlivý – menovitý tlak 10 barov
Bezpečné postupy odberu vzoriek

Všestranná hygienická konštrukcia: teleso ventilu je vyrobené z jedného kusa nehrdzavejúcej ocele a má hladké povrchy bez štrbín. Neobsahuje žiadne zvary, vďaka čomu nehrozí riziko tvorby pórov a prasklín na zvaroch ani následné riziko hromadenia baktérií. Tento vysoko všestranný hygienický ventil je k dispozícii v niekoľkých rozličných verziách, ktoré zabezpečujú spoľahlivosť a bezpečnosť vzoriek pre širokú škálu aplikácií.

Technológia

Ventil sa skladá z telesa ventilu, pohonného mechanizmu a membránového tesnenia umiestneného na hriadeli pohonného mechanizmu, ktorý funguje ako elastická zátka. Ventil sa sterilizuje na mieste alkoholom alebo parou. Membrána tvorí tesnenie priamo proti výrobku, aby sa zabezpečil odber reprezentatívnych vzoriek a opakovateľné výsledky zabezpečené proti sekundárnej kontaminácii.

Ventil je k dispozícii s troma rôznymi pohonnými mechanizmami:

Manuálny – na manuálnu aktiváciu

Manuálny + otvor Micro – na manuálnu aktiváciu alebo odber vzoriek pomocou hypodermickej ihly, ktorá pri odbere vzoriek prenikne cez membránu.

Manuálny + pneumatický – na manuálnu alebo pneumatickú aktiváciu, keď je ventil pripojený k potrubiu na automatický odber vzoriek. Ventil sa potom vybaví výstupnými pripojeniami k potrubiu.

Typ T na pripojenie k nádrži

Ventil je k dispozícii v troch rôznych montážnych prevedeniach:

Ako to funguje

Princíp činnosti

Ventil je k dispozícii s troma rôznymi typmi pripojenia: k nádrž, k potrubiu a závitové. Sú založené na rovnakom princípe. Pred otvorením ventilu by sa mal na hornú hadicovú prípojku umiestniť uzáver. Keď sa ručná páka otočí do vodorovnej polohy, vzorka začne tiecť cez dolnú výstupnú prípojku. Keď sa ručná páka otočí späť do zvislej polohy, ventil sa uzavrie a ručná páka sa môže v prípade potreby odstrániť. Pomocou špeciálneho typu ventilu s malým otvorom sa dajú odoberať aseptické vzorky. Ak odstránite červený uzáver, cez stredný kanál môžete do membrány vsunúť hypodermickú ihlu na odber aseptickej vzorky pri uzavretej polohe ventilu. Po odbere vzorky ventil prepláchnite vodou alebo alkoholom. Ventil sa môže sterilizovať pomocou alkoholu alebo pary.

Funkcia a čistenie

1 Ventil je utesnený alkoholom

2 Alkohol sa vypustí a ventil možno sterilizovať parou

3 Odoberie sa vzorka

4 Ventil sa prepláchne vodou/alkoholom

5 Ventil sa utesní alkoholom

Ďalšie informácie

Môžete si prečítať ďalšie informácie o účinnosti, praktickosti a technických podrobnostiach membránového vzorkovacieho ventilu SB.
