Unique DV-ST UltraPure

Membránový ventil Unique UltraPure spĺňa požiadavky väčšiny sterilných a maximálne hygienických procesov. Tieto ľahké kompaktné ventily s modulárnou konštrukciou ponúkajú široké možnosti konfigurácie pre špecifické účely.

Vynikajúce hygienické prevedenie

Membránové ventily Alfa Laval sú prirodzenou voľbou pre farmaceutický a biotechnologický priemysel. Membránový ventil však ponúka riešenie pre všetky hygienické odvetvia. Membránový ventil je tiež samozrejmou voľbou v aseptických, hygienických a obslužných systémoch mliekarenského, nápojového a potravinárskeho priemyslu pre úlohy ako je dávkovanie, plnenie, odklonenie trasy a regulácia.

Rad Alfa Laval Unique DV-ST UltraPure konzistentne zabezpečuje zdokumentovaný, spoľahlivý a aseptický výkon bez kontaminácie.

Kvalitné telá ventilov

Telá ventilov s nízkym obsahom delta-feritu a špecifikovaným obsahom síry sú štandardom všetkých kovaných i liatych ventilov.

  • Odlievané telesá sú vyrobené veľmi presným odlievaním a majú nízky obsah delta-feritu.
  • Dvojcestné ventily, vrátane kovaní pre upínacie koncovky, sú vyrobené z jedného kusu kovu.
  • Trojcestné ventily a vypúšťacie ventily nádrží sú k dispozícii buď ako výrobky opracované z odliatku, alebo ako kované a zvárané.

Kované a zváraná telesá ventilov ponúkajú úspornú odľahčenú alternatívu, ktorá umožňuje jednoduchú inštaláciu a efektívnu sterilizáciu parou.

Široký sortiment osvedčených membrán

Široký sortiment dobre zdokumentovaných membrán farmaceutickej triedy značky Alfa Laval spĺňa požiadavky klasifikácií FDA a USP, ako aj vyhlásenia TSE/ADI. Vysokovýkonná membrána S2 EPDM pre kontinuálnu prevádzku s parou pri teplotách do 150 °C predlžuje životnosť ventilov, ktoré sa používajú v náročnejších technologických prostrediach.

Inovatívna konštrukcia pohonu

Kompaktné a ľahké pohony umožňujú jednoduchú konverziu ovládacie funkcie (NC-vzduch/vzduch-NO). Jedinečná konštrukcia ďalej umožňuje nastavenie tlaku pružiny pohonu pre optimalizáciu funkcie tesnenia a životnosti membrány. Ochrana proti pretiahnutiu ventila pre všetky manuálne ovládané mechanizmy zaisťuje pri uťahovaní ventilu počas manuálneho ovládania definovaný pracovný tlak na membránu a zároveň predlžuje životnosť membrány. Všetky oceľové diely sú vyrobené z nehrdzavejúcej ocele.

Modulárna konštrukcia ventilu

Nastavte si konfiguráciu presne podľa svojich požiadaviek. Model Unique DV-ST UltraPure je vyrobený zo súboru základných súčastí, ktoré ventil umožňujú ľahko prispôsobiť individuálnym potrebám veľkej škály použití.  Pozri časť Dokumentácia a Ako to funguje.



Automation & control


Actuators

Handles

Diaphragms

Valve Bodies

Multi-port valves

Aseptické membránové ventily

Membránové ventily Alfa Laval vychádzajú z aseptického systému potiahnutia vnútorných stien. Ten je k dispozícii v širokej škále tvrdých a mäkkých zmesí od PTFE s podkladom buď z EPDM, alebo zo silikónu, až po EPDM s kevlarovým jadrom, ak sa požaduje mimoriadna mechanická stabilita.

Aseptické membránové ventily Alfa Laval možno ovládať pákou alebo pneumatickým pohonom. Tieto pohony môžu byť vybavené rozsiahlym sortimentom regulačných a monitorovacích zariadení vrátane riadiacich jednotiek, indikátorov polohy, mechanizmov na nastavenie tesnenia a obmedzovačov zdvihu.

Dobre zdokumentované pre zabezpečenie kvality

Zariadenia a súčasti portfólia spoločnosti Alfa Laval BioPharm sa dodávajú s komplexným balíkom dokumentácie Alfa Laval Q-doc, ktorý poskytuje transparentný prehľad o celom dodávateľskom reťazci od základných surovín po konečný výrobok. To uľahčuje nákupné a inštalačné procesy, rovnako ako kvalifikáciu, validáciu a riadenie zmien. V súlade s princípmi GDP (správnej dokumentačnej praxe) pokrýva Alfa Laval Q-doc každý aspekt dodania zariadení pre biotechnologický a farmaceutický priemysel a zákazník má k dispozícii transparentný prehľad s dobre zdokumentovanou kvalitou obstarávanej techniky.

Výhody produktu

  • Vynikajúce hygienické prevedenie
  • Aseptická prevádzka bez kontaminácie
  • Kvalitné telesá ventilov

Pharmaceutical water system

Katalóg produktov

Aktuálne on-line verzia katalógu produktov

Nájsť výrobok Alfa Laval


Ako to funguje

Konštrukcia

Štandardná jednotka Unique DV-ST UltraPure sa skladá z telesa ventilu, membrány, páky alebo pohonu. K dispozícii sú voliteľné automatizačné a regulačné jednotky. Vďaka plne modulárnej konštrukcii môže byť model Unique DV-ST UltraPure zostavený tak, aby spĺňal prakticky akúkoľvek požiadavku biotechnologického a farmaceutického priemyslu.

Princíp fungovania

Štandardný rad ventilov Unique DV-ST je určený pre automatickú prevádzku alebo manuálne ovládanie.

Manuálne ovládanie

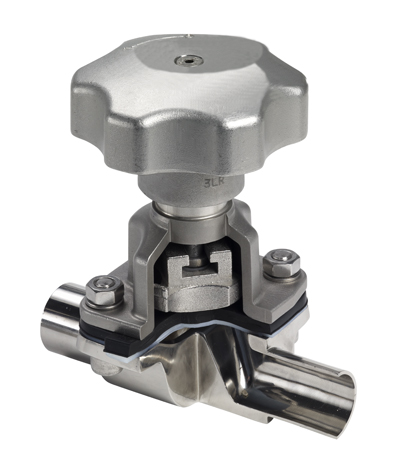

V manuálnom režime sa ventil Unique DV-ST UltraPure ovláda pákou. Jednoduché otočenie rukoväte stlačí mechanizmus na membránu a zatlačí ju proti vnútornému obloženiu telesa ventilu, čím sa ventil zatvorí.

Páka môže byť vyrobená kompletne z nehrdzavejúcej ocele, z kompozitu nehrdzavejúcej ocele, plného kompozitu alebo ako epoxidová verzia. Všetky páky sú vybavené štandardným optickým polohovacím zariadením a ochranou proti pretiahnutiu*. Páku je možné dodať aj s možnosťou uzamknutia pre zvýšenie bezpečnosti. Páka sa k ventilu pripevňuje pomocou štyroch skrutiek a matíc.

*Okrem kompozitových pák.

Automatická prevádzka:

Ventily Unique DV-ST UltraPure sa ovládajú na diaľku, stlačeným vzduchom pomocou pneumatického pohonu. Pohon ovláda axiálny pohyb piestu, ktorý ventil otvorí alebo zatvorí v závislosti od funkcie pohonu.

Pohon je k dispozícii v troch štandardných prevedeniach: normálne zatvorený (NC), normálne otvorený (NO) a dvojčinný typ vzduchu/vzduch (A/A). Všetky verzie majú integrovaný optický polohovač. Páka sa k ventilu pripevňuje pomocou štyroch skrutiek a matíc.
