SB vzorkovací mikroport

Vzorkovací mikroport sa široko využíva v pivovarníckom, potravinárskom, mliekarenskom a nápojovom priemysle. Umožňuje odbery reprezentatívnych aseptických a mikrobiologických vzoriek v malých objemoch z nádrží a potrubí.

sb micro sample port left side 640x360

Aseptický odber vzoriek na mikrobiologickú kontrolu

Aby sa zaistila bezpečnosť potravín a nápojov, vzorkovací port má jednoduchý hygienický dizajn s minimálnym počtom komponentov, vďaka čomu je odber vzoriek z potrubia jednoduchý, pohodlný a presný.

Univerzálna inštalácia

Vďaka priamej montáži na stenu nádrže, stenu potrubia alebo na konce rúrok vo zvislej alebo vodorovnej polohe je tento port univerzálny a vhodný pre veľkú škálu použití a poskytuje flexibilitu, ktorá je potrebná na splnenie požiadaviek na odber vzoriek.

Jednoduché čistenie

Hygienická konštrukcia zaisťuje optimálnu hygienu pre reprezentatívny odber vzoriek. Ak je port umiestnený na stene nádrže alebo na stene potrubia, automaticky počas bežného CIP cyklu sa čistí koniec so zátkou, ktorý je zarovnaný so stenou. V záujme minimalizovať riziko kontaminácie sa zvyšok zátky pred odberom vzoriek dá jednoducho sterilizovať alkoholom.

Ako to funguje

Konštrukcia

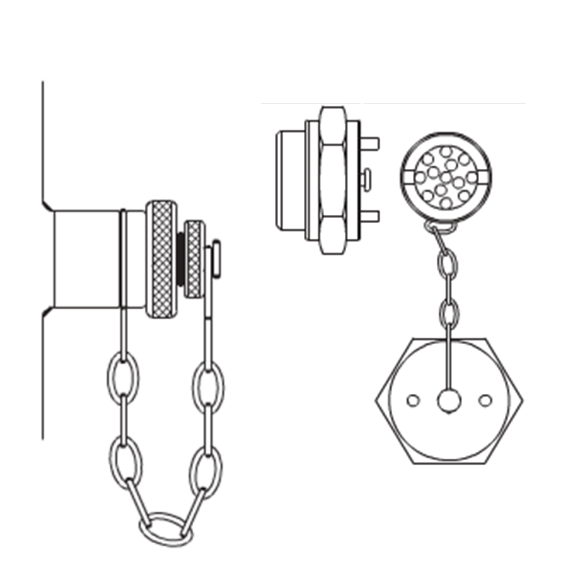

Vzorkovací port sa skladá z puzdra s objímkou ​​na priame navarenie na stenu nádrže alebo potrubia, gumovej zátky uchytenej pomocou prítlačnej skrutky, O-krúžku, retiazky a uzatváracej zátky. Používajú sa pritom nasledujúce typy objímok:

  • objímka typu T sa navarí na otvor s priemerom 25 mm v stene nádrže,
  • objímka typu P sa navarí na stenu rúrky a potom sa vyvŕta otvor s priemerom 8 mm,
  • objímka typu PC je k dispozícii pre navarenie na extrudované zakončenie rúrok o veľkosti 1" alebo DN25.

Princíp fungovania

Ak potrebujete odobrať vzorku, stačí odskrutkovať viečko a cez gumenú zátku zaviesť 1 mm injekčnú ihlu.
