Twin Screw

Čerpadlo Twin Screw, ktoré je navrhnuté tak, aby sa zabezpečila flexibilita technologického procesu, vychádza z robustnej spoľahlivej platformy, ktorá spĺňa prísne hygienické normy. Zvládne nielen prepravu médií, ale aj CIP. Charakterizuje ho nízka úroveň pulzácií a vynikajúca schopnosť čerpania médií, ktoré obsahujú pevné častice. Tým sa znižuje riziko poškodenia produktu, a teda zvyšuje jeho kvalita. Údržba je zjednodušená a zabezpečuje dlhšiu bezproblémovú prevádzku.

Dokonale a spoľahlivo čerpá kvapaliny s vysokou i nízkou viskozitou

  • Vyššia flexibilita technologického procesu
  • Jednoduchý servis, dlhšia nepretržitá prevádzka
  • Robustný spoľahlivý dizajn, ktorý znižuje celkové prevádzkové náklady a predlžuje bezporuchovú prevádzku
  • Lepšia kvalita produktu
  • Výnimočná úroveň hygieny a možnosti čistenia

Čerpadlo Alfa Laval Twin Screw, ktoré je navrhnuté na čerpanie citlivých i abrazívnych kvapalín s vysokou a nízkou viskozitou, je ideálne na použitie v hygienických procesoch odvetví výroby mliečnych výrobkov, potravín, nápojov a kozmetiky. Tichá, plynulá a jemná prevádzka takmer bez pulzácií robí z tohto čerpadla vynikajúcu voľbu pre manipuláciu s citlivými médiami.

.

Technológia Twin Screw Pump - dvojvretenového čerpadla

Čerpadlo Alfa Laval Twin Screw sa dá použiť na prevádzkové úlohy, ktoré zvyčajne plnia objemové čerpadlá, ale aj na čistenie CIP, ktoré bežne umožňujú odstredivé čerpadlá. Je to vďaka jeho robustnej a spoľahlivej platforme, ktorá ponúka väčšiu flexibilitu technologických procesov.

Prevádzková flexibilita

Vďaka tejto kombinácii vlastností "dva v jednom" čerpadlo ľahko zvládne prácu s médiami rôznej viskozity, ako aj s roztokmi CIP. Zjednodušuje sa tým kontrola potrubí a čerpadiel, znižujú sa náklady a minimalizuje sa riziko kontaminácie.

Vynikajúci sací výkon s vynikajúcou výtlačnou schopnosťou a nízkou sacou výškou (NPSHr) poskytuje flexibilitu pri inštalácii a zvyšuje produkciu.

Servis a spoľahlivosť

Vďaka kazetovému tesneniu, ktoré je dobre prístupné spredu, a konštrukcii, ktorá umožňuje samočinné nastavenie, je výmena tesnenia na mieste inštalácie čerpadla rýchla a jednoduchá. To maximalizuje prevádzkyschopnosť a minimalizuje náklady na údržbu. Voliteľný program servisnej súpravy tesnení zvyšuje flexibilitu údržby a znižuje prevádzkové náklady.

Robustná prevodovka z nehrdzavejúcej ocele s ozubenými kolesami, ktoré sú umiestnené medzi ložiskami, umožňuje optimalizovať ich rozostup. Vyvážené zaťaženie hriadeľa znižuje vibrácie a hlučnosť, čím zvyšuje životnosť a spoľahlivosť jednotlivých komponentov.

Konštrukcia olejovej komory zlepšuje mazanie ložísk a prevodov, vďaka čomu sa predlžuje životnosť ložísk a zároveň sa znižuje prevádzková teplota prevodovky.

Jednoduchý prístup k ozubeným kolesám bez potreby demontáže čerpadla uľahčuje proces nastavenia časovania skrutiek. Nie je pritom potrebné vypustiť olej z prevodovky ani demontovať spojku a motor.

Bezpečnosť prevádzky

Čerpadlo Alfa Laval Twin Screw má čistú vonkajšiu povrchovú úpravu z nehrdzavejúcej ocele s profilovanými elastomérmi a mechanickými tesneniami, ktoré sú úplne obklopené médiom. Toto čerpadlo, ktoré je navrhnuté pre maximálnu čistiacu schopnosť s použitím materiálov v súlade s nariadeniami FDA, je certifikované podľa EHEDG aj 3-A.

Kombinácia optimalizovanej konštrukcie prevodovky a vynikajúceho hydraulického výkonu zabezpečuje tichú prevádzku čerpadla a minimalizuje emisie hluku. Navyše aj jeho prevádzková teplota je znížená, čím sa zvyšuje bezpečnosť pracoviska.

Voliteľná verzia ATEX umožňuje použitie v rizikových priestoroch.

Rýchla a jednoduchá údržba

Znížte si svoje náklady na údržbu a predĺžte dobu bezporuchovej prevádzky. Vďaka kazetovému tesneniu s predným vkladaním a samonastavením je výmena tesnenia čerpadla priamo v prevádzke rýchla a jednoduchá. Voliteľná servisná súprava tesnení umožňuje flexibilitu údržby a znižuje náklady. Jednoduchý prístup k ozubeným kolesám bez potreby demontáže čerpadla zjednodušuje proces nastavenia časovania hriadeľov. Nie je pritom potrebné vypustiť olej z prevodovky ani demontovať spojku a motor.


.

Vaše čerpadlo vám umožní dosiahnuť vyššiu flexibilitu prevádzky

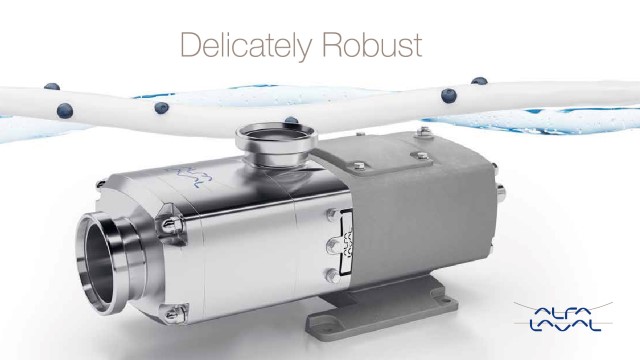

Zistite, aké univerzálne a spoľahlivé je čerpadlo Twin Screw od spoločnosti Alfa Laval. Navyše sa jednoducho servisuje. Či si už vaše technologické kvapaliny vyžadujú citlivú manipuláciu, obsahujú pevné častice, alebo sú vysoko či nízko viskózne, toto dvojskrutkové riešenie ich spracuje bez akýchkoľvek problémov. Čerpadlo Alfa Laval Twin Screw. Delikátne robustné.

Ako to funguje

.

Princíp fungovania

Čerpadlo Alfa Laval Twin Screw je objemové čerpadlo. Vzájomné zapadanie dvoch protibežných vretien pri rotácii čerpadla spolu so skriňou čerpadla vytvárajú čerpacie komory. Tieto komory sa naplnia prečerpávanou kvapalinou a pohybujú sa axiálne od vstupnej sacej strany čerpadla smerom k výstupnej strane s vyšším tlakom.

Twin Screw Pump 640X360

Modely čerpadla

Ponúkame deväť veľkostí: OS22, OS24, OS26, OS32, OS34, OS36, OS42, OS44 a OS46, ktoré zabezpečuje prietoky v rozsahu od 0,5 až do 134,3 m3/h, tlak až do výšky 16 barov a veľkosť tuhých častíc až do 43 mm.

Možnosti konfigurácie

  • Jednodielna mechanická upchávka hriadeľa
  • Jednodielna preplachovaná mechanická upchávka hriadeľa
  • Dvojitá preplachovaná mechanická upchávka hriadeľa
  • Tesniace plochy upchávky karbid kremíka/karbid kremíka alebo karbid kremíka/uhlík
  • Tesnenie v kontakte s médiom – EPDM, FPM alebo FFPM
  • Difúzne vytvrdzované vretená
  • Vyhrievaný plášť
  • Prívod s obĺžnikovým prierezom
  • Hydrostatické skúšky s certifikátom
  • Reverzibilný tok
  • Spodný prívod a vývod
  • Široká škála typov pripojení
  • Priamy pohon alebo prevodovka
  • Verzia ATEX
  • Viaceré MEPS
.
