SolidC UltraPure

Medzi špeciálne prvky odstredivých čerpadiel SolidC UltraPure patrí vonkajšia upchávka hriadeľa a pružina, O-krúžok s nastavenou kompresiou na opornej doske, kompaktné vyhotovenie a všestranné použitie materiálov, ktoré spĺňajú príslušné normy.

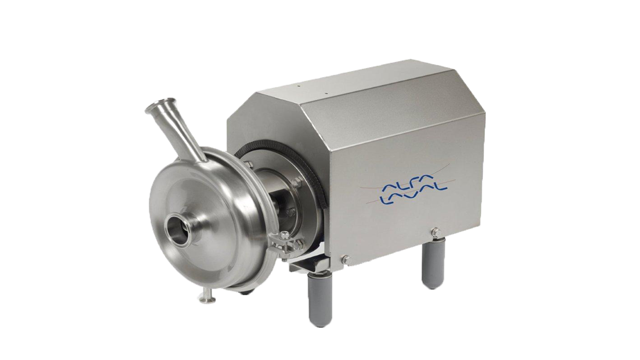

solidc ultrapure centrifugal pump left side 640x360

Štandardizované a cenovo dostupné prevedenie

Odstredivé čerpadlo SolidC UltraPure má štandardizovanú konštrukciu  ktorá je ideálna pre proces čistenia na mieste a na prerušované čerpanie produktu. Je prvou voľbou pre montáž, kde kľúčovými kritériami sú hygiena a nákupná cena.

Jednoduché čistenie

Odstredivé čerpadlá SolidC UltraPure sa skladajú z prvkov, ktoré zabezpečujú konzistentnú výkonnosť a elimináciu rizika kontaminácie. Detailné poznanie technologického procesu vyústilo do prevedenia bez akýkoľvek štrbín, v ktorých by sa mohla akumulovať kontaminácia alebo množiť baktérie. Vďaka tomu sa systém SolidC čistí rýchlo a ľahko, čo šetrí čas, čistiace prostriedky a obmedzuje spotrebu čistej vody.

Podobne ako prémiové čerpadlo LKH UltraPure, aj čerpadlo SolidC UltraPure disponuje vonkajšou upchávkou hriadeľa a polootvoreným obežným kolesom s vyvažovacími otvormi. Okrem kompaktného prevedenia toto čerpadlo má tri hlavné prvky, ktoré spolu zaisťujú kvalitu finálneho produktu.

Ponuka a dodanie

Čerpadlá SolidC UltraPure sú k dispozícii v štyroch rôznych veľkostiach. Všetky štandardné súčasti sú skladom, čím sa skráti dodacia doba a zabráni zbytočným prestojom.

Dokumentácia pre biofarmaceutický priemysel

Všetky komponenty Alfa Laval sa dodávajú s dokumentáciou produktu Q-doc, ktorá vychádza zo zásad GDP (správnej dokumentačnej praxe). Súčasťou balíčka Q-doc sú používateľské príručky, schvaľovacie/výkonnostné skúšky vykonávané výrobcom, postupy zabezpečenia kvality a výrobné postupy, príslušné certifikáty materiálov a potrebné informácie o dieloch a servise.

Záruka

Spoločnosť Alfa Laval poskytuje na všetky nespotrebné diely trojročnú záruku podmienenú používaním originálnych dielov.

Certifikácia, špecifikácia a normy

Rad SolidC UltraPure spĺňa nariadenie 3A a CE a má osvedčenie EHEDG. Viac o modeli SolidC UltraPure si môžete prečítať v dokumentácii výrobku.

Výhody produktu

  • Hodnota
  • Opakovateľnosť
  • Spoľahlivosť

Katalóg produktov

Aktuálne on-line verzia katalógu produktov

Nájsť výrobok Alfa Laval

Alfa Laval LKH Prime

Premium goes Prime - Setting a new standard in self-priming pump technology.
Alfa Laval LKH Prime

Ako to funguje

Konštrukcia SolidC UltraPure

Čerpadlo pozostáva zo štandardného motora, nadstavca hriadeľa, mechanickej kompresnej spojky, adaptéra z nehrdzavejúcej ocele, opornej dosky, obežného kolesa, krytu a upchávky hriadeľa.

Jedinečná konštrukcia obežného kolesa

Odstredivé čerpadlá SolidC UltraPure sa vyznačujú jedinečným polootvoreným obežným kolesom so špeciálnym prevedením lopatiek, ktoré zaisťuje obzvlášť nízku hodnotu NPSHr (minimálny potrebný sací tlak), čo je celkový tlak na sacej tryske potrebný na správnu prevádzku čerpadla. Toto prevedenie zabraňuje kavitačným účinkom a znižuje riziko mechanického poškodenia.

Obežné koleso je ďalej vybavené vyvažovacími otvormi, ktoré umožňujú vynikajúcu cirkuláciu okolo upchávky hriadeľa a taktiež zníženie axiálnych síl, ktoré pôsobia na obežné koleso. Tým sa znižuje opotrebovanie upchávky hriadeľa a súčasne ložísk hnacieho motora.

Polootvorené obežné koleso s vyvažovacími otvormi pre dobrú možnosť čistenia upchávky hriadeľa.

Externá upchávka hriadeľa

Spredu nasaditeľná upchávka hriadeľa s pružinou a podložkami na vonkajšej strane je dôležitým prvkom konštrukcie SolidC UltraPure. Táto konfigurácia zabezpečuje rýchlu, jednoduchú a nenákladnú údržbu. Výmena upchávky hriadeľa trvá iba 5 minút.

Vďaka použitiu upchávky hriadeľa, ktorá sa dá nasadiť spredu, kombinovanej s potrubnými spojkami, ktoré sú pripevnené ku krytu čerpadla, nie je potrebné odpájať alebo odstraňovať kryt čerpadla v prípade kontroly alebo údržby. Šetrí sa tým čas aj peniaze a zároveň to pomáha znižovať odstávky na úplné minimum. Náhradné čerpadlo bez krytu vďaka tomu možno rýchlo umiestniť do pracovnej pozície.

Alfa Laval používa v celom rade čerpadiel SolidC UltraPure tú istú upchávku hriadeľa a rovnaká upchávka sa používa aj pri odstredivých čerpadlách LKH UltraPure. Táto štandardizácia znižuje potrebné množstvo zásob náhradných dielov a urýchľuje a zjednodušuje výmenu opotrebovaných dielov.

solidcultrapure impeller housing 150x377



1: Definovaná drážka O-krúžku zaisťuje pevné umiestnenie O-krúžku na plášti čerpadla a kontakt kovu s kovom zabezpečuje vopred definované stlačenie O-krúžkov bez toho, aby ostal priestor na ukladanie kontaminantov.

2: Vďaka vonkajšej upchávke hriadeľa s niekoľkými spotrebnými komponentami a pružinou namontovanou zvonku nedochádza k opotrebovaniu pružiny alebo iných vnútorných častí.
