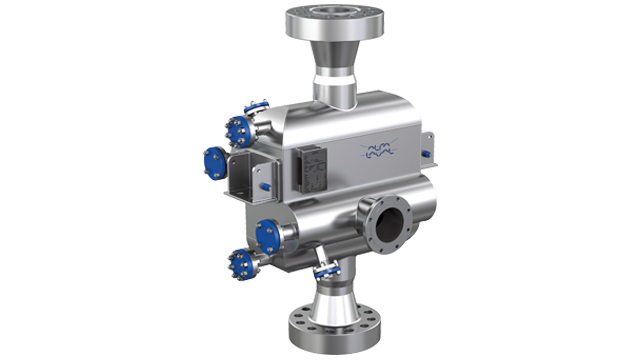

Difúzne zvárané výmenníky tepla (PCHE)
Dôverujte výsledkom dlhoročnej, praxou overenej výkonnosti, ktoré prinášame už viac ako 15 rokov. PCHE kombinujú nadštandardnú robustnosť a integritu s výnimočne vysokou rýchlosťou prenosu tepla v zariadení, ktoré je až o 85 % menšie a ľahšie ako porovnateľné trubkové výmenníky tepla. Výsledkom jedinečného dizajnu je vynikajúci výkon, nižšie náklady na inštaláciu a prevádzku, ako aj vyššia bezpečnosť. Každý výmenník tepla je tiež plne prispôsobiteľný presne podľa vašich potrieb.
Prvotriedna účinnosť pri čo najkompaktnejších rozmeroch
- Celonerezové prevedenie, k dispozícii v štandardných konfiguráciách alebo plne prispôsobené
- Robustná konštrukcia zvládne tlak až do 1 250 barov (18 125 psi) a teploty od -196 °C (-320 °F) do 800 °C (1 472 °F)
- Navrhnuté tak, aby odolali častým zmenám tlaku kvapaliny a vibráciám spôsobeným prúdením kvapaliny, ktoré môžu spôsobiť únavové poruchy
- Plne vyhovuje predpisom ASME pre kotly a tlakové nádoby a označeniu CE (podľa smernice 2014/68/EÚ o tlakových zariadeniach PED)
- Súlad s normami ISO 19880 a SAE J2601 pre stojany na výdaj vodíka.
Difúzne zvárané výmenníky tepla Alfa Laval predstavujú ultrakompaktné riešenie na zlepšenie udržateľnosti v námorných, ropných a plynových, tepelných a obnoviteľných energetických aplikáciách (ako sú systémy skladovania energie, nadkritické energetické cykly CO2, predhrievanie palivového plynu pre plynové turbíny, vodíkové čerpacie stanice atď.)
Fotochemicky leptané kvapalné kanáliky poskytujú extrémne vysoký tepelný výkon, zatiaľ čo najmodernejšie difúzne zváranie vytvára pevné jadro s veľkou teplovýmennou plochou.
Výsledkom je kombinácia maximálnej účinnosti a minimálnej plochy, čo zabezpečuje najnižšie náklady počas celej životnosti.
Aplikácia
Difúzne zvárané výmenníky tepla Alfa Laval sú špeciálne navrhnuté tak, aby ponúkali bezkonkurenčnú kompaktnosť a účinnosť v čistých a vysokotlakových aplikáciách, ktoré presahujú možnosti iných typov zváraných doskových výmenníkov tepla. Robustná konštrukcia spoľahlivo zvláda tlaky od úplného vákua až po 18 125 psi (1 250 barov).
Medzi typické námorné aplikácie patrí vysokotlakové odparovanie v systémoch zásobovania palivovým plynom (FGSS), splyňovanie LNG na lodiach FSRU a plavidlách SRV™. V energetike sa difúzne zvárané výmenníky tepla používajú pri spracovaní plynu a v kryogénnych aplikáciách LNG. Zvyčajne ide o pobrežné systémy kompresie plynu, ktoré kondenzujú uhľovodíkový plyn alebo vodu pri rosnom bode. V prípade LNG, kde sa vyžaduje vysoká energetická výťažnosť, sa používajú v systémoch manipulácie s koncovou parou alebo vyvareným plynom (BOG). Môžu sa použiť aj na predohrev palivového plynu v turbínach a na nadkritický oxid uhličitý (sCO2) pri výrobe elektrickej energie.
V oblasti výroby energie z obnoviteľných zdrojov sa PCHE ukazujú ako vynikajúca technológia pre vysokoteplotné procesy dlhodobého skladovania energie (LDES) a začínajú sa uplatňovať aj pri zachytávaní uhlíka.
Kombinácia osvedčených výhod našej klasickej konštrukcie PCHE s našou technológiou proti zamrznutiu 3DPlate™ tiež otvára možnosti využitia v celom reťazci vodíkovej energie od kvapaliny po plyn. V prípade vodíkových čerpacích staníc sú PCHE Alfa Laval ideálnym riešením na predchladenie vodíka s cieľom skrátiť čas plnenia a čakania medzi jednotlivými plneniami a zároveň minimalizovať náklady na inštaláciu.
Technické údaje
Vypočítaný tlak
EN/CE/PED vákuum do 1 250 bar(g) (18 125 psi(g))
Vákuum podľa ASME do 1 250 bar(g) (18 125 psi(g))
Výpočtová teplota
316/316L SST -196 °C (kryogénna) až 800 °C (-321°F až 1 472°F)
Hrdlo
Prispôsobiteľné od malých až po veľké rúry (¼ až 30)
Štandardné materiály
304L alebo 316L SST (iné materiály na požiadanie)
Rozmery/hmotnosť
Na požiadanie, prispôsobené požiadavkám od niekoľkých kilogramov po desiatky ton
Ako to funguje
Princíp funkcie
Difúzne zvárané výmenníky tepla pracujú s dvoma alebo viacerými médiami na opačných stranách difúzne zváranej dosky. Na oboch stranách môžu byť vysoké tlaky a 2D alebo 3D vzor dosky možno optimalizovať tak, aby sa zabezpečila požadovaná tepelná dĺžka a tlakový spád.
Konštrukcia
Konštrukcia difúzne zváraného výmenníka tepla sa vyznačuje komplexným vzorom kanálikov chemicky vyleptaných na plochých doskách materiálu. Tento vzor kanálikov sa optimalizuje pre každú konkrétnu aplikáciu zákazníka tak, aby poskytoval požadované tepelné a hydraulické vlastnosti. Každý vzor kanála na doske môže byť iný, čo umožňuje asymetrické prúdenie a optimalizované dvojfázové správanie.
Jednotlivé platne sa potom spájajú do blokov a difúzne zvárajú v najmodernejšej peci pri vysokej teplote a tlaku. Na dosiahnutie požadovaného tepelného výkonu alebo teplovýmennej plochy je možné zvárať viacero blokov. Vstupné a výstupné rozdeľovače, skutočné pripojovacie hrdlá a (prípadne) vypúšťacie, odvzdušňovacie alebo čistiace hrdlá tvoria zvárané rozdeľovacie zostavy, ktoré sa privaria na hotové jadro, čím sa dokončí výmenník tepla.
V tejto konfigurácii z nehrdzavejúcej ocele 304/316 možno dosiahnuť konštrukčný tlak až do 18 125 psi (1 250 barov).
Povrchy výmenníka tepla sú prispôsobené požiadavkám.
Jedinečné vlastnosti, na ktorých záleží
Spoločnosť Alfa Laval má viac ako 80 rokov skúseností v oblasti technológií prenosu tepla a neustále vyvíja nové inovácie s cieľom zlepšiť výkon, spoľahlivosť a udržateľný vplyv našich zariadení. Naše difúzne zvárané výmenníky tepla majú množstvo jedinečných vlastností, ktoré nikde inde nenájdete.
OptiBond™
Robustné a kompaktné riešenie pre potreby vysokého tlaku
Najmodernejšia technológia difúzneho zvárania ponúka najvyššiu odolnosť a tepelnú účinnosť ultrakompaktného zváraného doskového výmenníka tepla.
3DPlate™
Zabraňuje upchávaniu v mrazivom počasí
Patentovaný vzor 3D dosky zabezpečuje vysokú účinnosť a maximálnu dobu prevádzky pri používaní kvapalín na báze vody, ako sú glykoly, v kryogénnych aplikáciách.
