Unique Mixproof UltraPure

Alfa Laval Unique Mixproof UltraPure is designed to suit the needs of the Pharmaceutical and Biotech industries. It enables the simultaneous flow of two different fluids without the risk of cross-contamination. Modular in design, they ensure maximum uptime for continuous, high-purity processes.

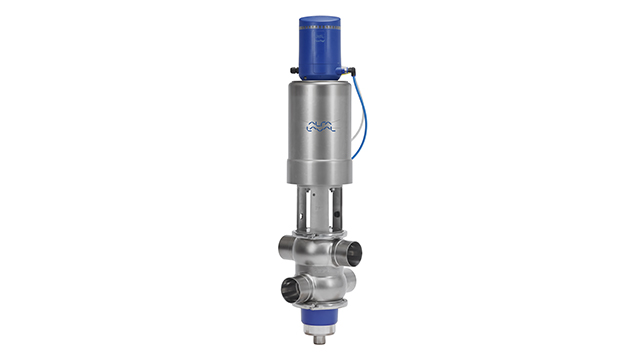

640x360 Unique Mixproof UltraPure with ThinkTop V70

The high-purity, double seat valve for continuous processes

  • Non-spilling solution
  • Easy to clean and maintain
  • Modular design enables easy configuration
  • Easy to upgrade
  • Full component traceability

The Alfa Laval Unique Mixproof UltraPure provides a higher degree of plant flexibility resulting in optimized plant efficiency without compromising product safety.

Exceptional high-purity design

This advanced double block-and-bleed valve provides long-lasting, spillage-free operation for continuous processes in the pharmaceutical, biotech, personal care and other hygienic industries. This minimizes the risk of product contamination and ensures maximum uptime as well as safe and hygienic operation.

Easy to clean and maintain

Maintenance and cleaning is quick and easy due to a top-loaded design, no adjustable components, maintenance-friendly actuator and built-in leakage detection on all seals. Like all Unique mixproof valves, the Alfa Laval Unique Mixproof UltraPure meets stringent hygienic standards.

Easy to configure and upgrade

Optimize your hygienic process by customizing the Unique Mixproof UltraPure to suit your needs. Its modular design also makes it easy to upgrade the double seat valve whenever your process needs change while ensuring efficient, hygienic and continuous production.

Full and documented traceability

Unique Mixproof UltraPure valves come with Alfa Laval Q-doc, a comprehensive documentation package for UltraPure equipment. It ensures full traceability of all product contact parts. Based on Good Documentation Practice (GDP), Q-doc documents every aspect from raw material to delivered equipment.

Ako to funguje

.

Konštrukcia

Koncept ventilu Unique Mixproof je založený na súbore základných súčastí, medzi ktoré patrí telo ventilu, kužeľka, pohon, voliteľné doplnky na čistenie a príslušenstvo, ktoré podporuje jeho použitie v rozmanitých procesoch. Pomocou týchto komponentov môžete zostaviť ventil Unique Mixproof, ktorý presne zodpovedá vašim technologickým požiadavkám.

V záujme uľahčenia údržby ventil Unique Mixproof disponuje aj otvormi na detekciu úniku, ktoré vopred upozorňujú na opotrebovanie alebo poškodenie statických O-krúžkov. Obsluha môže ventil kedykoľvek skontrolovať vizuálne, a to bez nutnosti rozoberať ho.



Unique Mixproof exploded view w ThinkTop V70_600x375.jpg

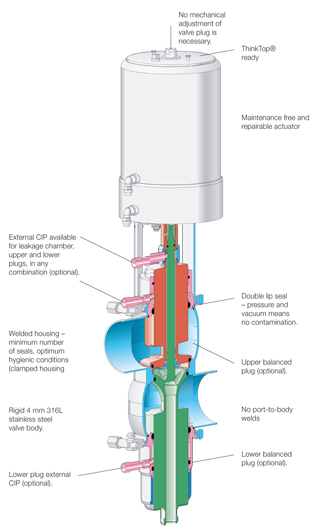

Princíp fungovania

Alfa Laval Unique Mixproof je normálne zatvorený ventil (NC), ktorý sa ovláda na diaľku pomocou stlačeného vzduchu.

Na oddelenie oboch kvapalín ventil disponuje dvomi nezávislými tesneniami kužeľky. Kužeľka ventilu má dve tesnenia, ktoré tvoria únikovú komoru pri atmosférickom tlaku. V ojedinelom prípade náhodného úniku produkt prúdi do únikovej komory a vypúšťa sa cez únikový výpust.

Keď je ventil otvorený, úniková komora je zatvorená. Produkt potom môže prúdiť z jedného vedenia do druhého bez toho, aby dochádzalo k stratám z únikov. Ventil je možné ľahko vyčistiť a chrániť pred účinkami vodného rázu podľa špecifických požiadaviek procesu a konfigurácie ventilu. (Počas prevádzky ventilu nedochádza k úniku produktu.)

Unique Mixproof valve HIW H316xH562

Options

    • 3-A version available upon request
    • Product wetted seals HNBR, NBR, EPDM or FPM
    • Male parts or clamp liners in accordance with required standard
    • Control and indication: ThinkTop or ThinkTop Basic
    • Side indication for detection of upper seat lift



Save water with ThinkTop

Do something good for the environment and save up to 95% in CIP liquid when cleaning your valves. Innovations like ThinkTop sensing and control units make more efficient use of resources while safeguarding process hygiene. Add ThinkTop to your valves to optimize your processes.

ThinkTop 640x360
.

360° Service and maintenance videos

Alfa Laval Unique Mixproof ventily – výmena axiálneho tesnenia

Alfa Laval Unique Mixproof ventily – výmena radiálneho tesnenia

Alfa Laval Unique Mixproof ventily – výmena tesnení v kontakte s médiom
