AlfaVap system

Výparník Alfa Laval AlfaVap so stúpajúcim filmom koncentruje kvapaliny s nízkou až strednou náchylnosťou na usadzovanie aj vysoko viskóznej kvapaliny v širokej škále využití a priemyselných odvetví. Je robustný, všestranný a úsporný, energeticky účinný, ľahký na obsluhu a údržbu a stačí mu o 50 – 70 % nižšia výška než vyžadujú bežné rúrkové výparníky. Vďaka kompaktnej veľkosti sa ľahko inštaluje do existujúcich priestorov.

evaporators-alfavap-tvr2 640x360

Kompaktnejší, rýchlejší nábeh, vyššia tepelná účinnosť a lepšia kvalita produktu než v prípade rúrkových výparníkov.

  • Všestranný úsporný výparník na koncentráciu rôznych produktov v široké škále priemyselných odvetví
  • Lepšia kvalita produktov vďaka rýchlemu nábehu a vypnutiu, vysokej účinnosti prenosu tepla a krátkej dobe zadržania – ideálna pre tepelne citlivé produkty
  • Vysoká energetická účinnosť vďaka nižšej spotrebe pary s viacerými efektmi alebo jednotkám na tepelnú alebo mechanickú rekompresiu pár
  • Dlhšia prevádzkyschopnosť, menej údržby s minimálnym usadzovaním vďaka samočistiacemu efektu dosahovanému vysokou turbulenciou a vysokou šmykovou rýchlosťou
  • Kompaktný, priestorovo úsporný pôdorys, ktorý je o 50 – 70 % menší než v prípade rúrkových výparníkov, čo znižuje čas a náklady na inštaláciu a servis

Maximalizujte prevádzkyschopnosť s doskovým výparníkom AlfaVap Alfa Laval so stúpajúcim filmom. Tento nákladovo efektívny výparník so stúpajúcim filmom koncentruje procesné kvapaliny obsahujúce rozpustené pevné látky. Ľahko zvláda vyššie koncentrácie a viskozitu médií než rúrkové výparníky napriek minimálnym rozmerom.

Výparník AlfaVap so stúpajúcim filmom nainštalujte vzhľadom na jeho komplexný odparovací efekt alebo ako nákladovo efektívnu posilňovaciu jednotku na zvýšenie kapacity existujúceho výparníka s využitím existujúcich konštrukcií a ovládacích prvkov. Vďaka nízkej výške ho možno ľahko inštalovať na jednom podlaží s niekoľkými čerpadlami alebo bez čerpadlom. Tým sa ďalej znižujú náklady na inštaláciu.

Typické spôsoby použitia výparníka so stúpajúcim filmom zahŕňajú odparovanie cukru, sladidiel, živočíšnych a rastlinných bielkovín, bioetanolu a žieravín.

Znížte svoje technické požiadavky vďaka odborným znalostiam spoločnosti Alfa Laval, globálnemu vývoju a podpore procesných aplikácií a kompletnej ponuke výparníkov pre široký sortiment použitia a kapacít. Naše kompletné návrhy systémov zahŕňajú nádoby, čerpadlá, potrubia, kanály, meradlá a projektovanie.

Systém AlfaVap sa hodí do nášho existujúceho závodu na výrobu rybej múčky z tuniaka a koncentruje vývar z 12 % až na 40 %. Bežný výparník s klesajúcim filmom by si vyžadoval celkom novú budovu.“ – pán Cobas, generálny riaditeľ, Conresa, Španielsko
V porovnaní s rúrkovými výmenníkmi tepla sú výparníky AlfaVap účinnejšie. Pri odparovaní sa z ekonomických dôvodov spotrebúva menej pary. Znížili sme náklady na energie o 10 %, zatiaľ čo efektivita výroby spoločnosti sa zvýšila. – Peter Simpson, technický manažér, Chelsea Sugar Company Ltd., Nový Zéland

Pozrite sa na náš kompletný rad výparníkov

.

Produkty

.

Služby

Potravinárske služby

Potravinárske služby spoločnosti Alfa Laval pomáhajú rozšíriť výkonnosť vašich potravinárskych systémov tým, že maximalizujú efektivitu vašich procesov. To vám umožní:

  • Neustále zlepšovať svoje prevádzkové činnosti, aby ste si zachovali výhodu pred konkurenciou
  • Zamerať sa na dobu prevádzkyschopnosti, optimalizáciu a dostupnosť
  • Maximalizovať návratnosť investícií v priebehu životného cyklu potravinárskych systémov

Ďalšie informácie o našej ponuke servisných služieb


.

Použitia

Využite jedinečnú geometriu dosiek doskovej odparovacej stanice Alfa Laval AlfaVap so stúpajúcim filmom. Jedinečná polozváraná doska s hrubými tesneniami, ktorá sa osvedčila už od svojho prvého uvedenia na trh v 90. rokoch 20. storočia, je výsledkom úzkej spolupráce s výrobcami cukru v snahe zlepšiť účinnosť prenosu tepla pri koncentrovaní procesných kvapalín s vysokou kvalitou.

Výroba potravín, mliečnych výrobkov a nápojov

  •    Ovocné šťavy a pyré
  •    Cukry, sirupy (kukuričné), med         a cukrovinky
  •    Etanolové výpalky
  •    Mäsové a zeleninové vývary
  •    Želatína a kolagénne peptidy
  •    Fermentačné produkty
  •    Káva a čaj
  •    Zeleninové bielkoviny
  •    Mlieko a srvátkové bielkoviny
  •    Nemliečne rastlinné nápoje (ovsené, orechové atď.)
  •    Dealkoholizácia piva
  •    Bylinné výťažky

Škrob a sladidlá

  •    Cukry (repný, trstinový, zemiakový atď.)
  •    Glukóza, dextróza, fruktóza, maltóza

Bielkoviny

  •    Želatína
  •    Vývar
  •    Mäsové a rybie vývary
  •    Hmyzie bielkovinové kaše
  •    Rastlinné bielkoviny

Chemické látky a odpadové vody

  •    Žieraviny (NaOH, KOH, LiOH)
  •    Nulové vypúšťanie kvapaliny
  •    Anorganické soli
  •    Biopalivá

Biologická/priemyselná fermentácia

  •    Fermentačná biomasa
  •    Lyzín
  •    Kyselina mliečna
  •    Kyselina citrónová
  •    Aminokyseliny
  •    Výťažky z droždia




Pilotné testovanie a prenájom odparovacích systémov

Možnosť vyskúšania pred kúpou. Získajte odborné znalosti a rady od technikov spoločnosti Alfa Laval, ktorí vám pomôžu optimálne nakonfigurovať odparovací systém, vrátane:

  • Podrobnej analýzy a charakteristiky vody 
  • Modelovania procesov a chemického zloženia vody 
  • Porovnávacieho alebo pilotného testovania na použitie so stredne vysokou až vysokou mierou rizika 
  • Podrobného hodnotenia kompatibility materiálov 
  • Analýzy vzoriek
  • Pilotných testov

Navštívte centrum Alfa Laval Materials Technology & Chemistry Lab and Test Centre vo švédskom Lunde, centrum Alfa Laval Innovation and Test Centre v meste Nakskov v Dánsku alebo si prenajmite jeden z našich mobilných pilotných odparovacích systémov a vykonajte skúšky priamo vo svojom závode.


Skonštruovaný systém

Kompletný odparovací systém AlfaVap so stúpajúcim filmom zahŕňa doskové odparovače, predhrievače, cyklónové odlučovacie nádoby, jednotky na tepelnú alebo mechanickú rekompresiu pár, čerpadlá, meradlá, ventily, potrubie a miestny programovateľný logický regulátor (PLC) a riadiaci panel. Systém možno vopred zostaviť v dielni spoločnosti Alfa Laval, čo skracuje dobu inštalácie na mieste na jeden až tri týždne.

Ako funguje výparník AlfaVap so stúpajúcim filmom

Alfa Laval AlfaVap je doskový výparník s tenkým stúpajúcim filmom. Produkt prúdi pozdĺž vykurovacích kanálov a odparuje sa, pričom sa uvoľňuje časť vody. Čas kontaktu produktu s výhrevnou plochou je obmedzený v dôsledku turbulencie a vysokej rýchlosti prúdenia kvapaliny. Zmes pary a kvapaliny opúšťa doskové výmenníky tepla a vstupuje do odlučovača pár, ktorý oddeľuje parnú fázu a odvádza ju do horného výstupu. Kvapalná fáza sa zhromažďuje v spodnej časti odlučovača a odvádza sa výstupom na ďalšie spracovanie v nasledujúcom účinnom kroku alebo k bodu konečnej extrakcie.

V porovnaní s tradičným odparovacím systémom rúrkového typu vyžadujú systémy AlfaFlash a AlfaVap podstatne menšiu inštalačnú výšku a je možné ich inštalovať bez zložitých stavebných prác.


Vynikajúci koeficient prestupu tepla doskového výparníka

Illis evaporator_Diagram heat transfer.png



Odparovacie riešenia Alfa Laval prinášajú oveľa vyššiu tepelnú účinnosť než tradičné rúrkové výparníky. Vďaka až trikrát vyššej účinnosti prenosu tepla v porovnaní s inými technológiami možno dosiahnuť výrazné úspory, najmä pri vyšších koncentráciách.


Zdroje tepla pre odparovacie systémy

Možnosti konfigurácie

Odparovacie systémy Alfa Laval môžu využívať teplo z rôznych zdrojov, ako je mechanická a tepelná kompresia, a aj odpadové pary zo sušičiek.

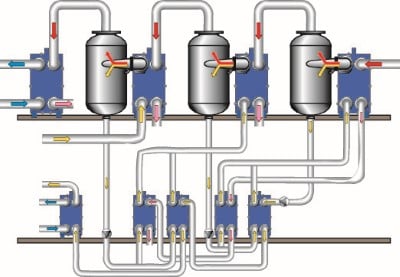

Viacúčelový systém



CONRESA copy_new.jpg

  • Šetrí energiu opätovným použitím pary
  • Jednoduchý a flexibilný

Mechanická rekompresia pár, MVR

  • Vysoká investícia
  • Nízka (alebo žiadna) spotreba pary
  • Využíva elektrickú energiu

Tepelná rekompresia pár, TVR

  • Nízke náklady so zníženou spotrebou pary
  • Jednoduché, bez pohyblivých súčastí

Odpadové teplo zo sušičiek



  • Nízke náklady na energie
  • Relatívne vysoká investícia
