Unique Control LKB

Automatizovaná jednotka Unique Control LKB so vstavaným pohonom ponúka inteligentné ovládanie motýlikových klapiek LKB vo všetkých aplikáciách. Tento priamy pohon typu „všetko v jednom“ zaisťuje vynikajúce riadenie prietoku, mimoriadnu hygienu, odolnosť a spoľahlivosť.

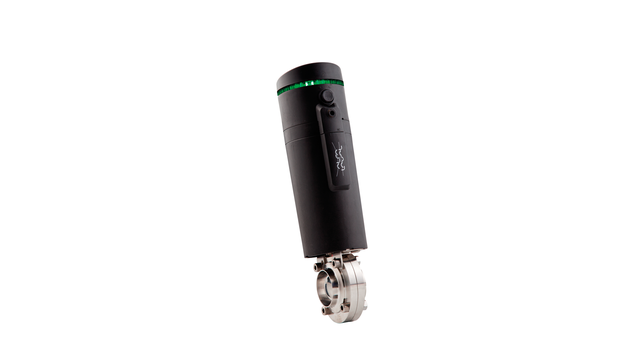

unique control right side 640x360

Inteligentná spoľahlivosť a ovládanie motýlikových klapiek

Unique Control LKB od spoločnosti Alfa Laval je integrovaná ovládacia jednotka ventilov a pohon vo vylepšenom hygienickom jednodielnom prevedení. Jednotka Unique Control LKB je otestovaná na viac ako milión zdvihov bez nutnosti servisu, a teda je najodolnejším pohonom, ktorý je k dispozícii na dnešnom trhu. Jej premyslený dizajn s pevným kompozitným plášťom odoláva aj najnáročnejšiemu prostrediu.

Unique Control LKB má schválenú triedu krytia IP66/IP67, ponúka špičkovú technológiu, tvar a materiál, ktoré zabraňujú kondenzácii a prenikaniu prachu, vody a ďalších častíc do jednotky. Toto prispieva k maximálnej hygiene a účinne odstraňuje problémy spojené s koróziou, vonkajším znečistením a účinkami fyzických otrasov vrátane vibrácií, tlakového šoku, mrazu, tepla, UV žiarenia a vplyvu prostredia znečisteného mastnotou, olejom a chemikáliami bez toho, aby bola narušená prevádzka.

Unique Control LKB navyše poskytuje integrovanú automatizáciu s indikáciou viditeľnou v 360° uhle a systémom sledovania vzduchu pre spoľahlivé monitorovanie prevádzkového tlaku v reálnom čase. Namiesto ovládania konvenčnými mechanickými pružinami, akým disponuje väčšina klapkových pohonov, pohon jednotky Unique Control LKB ovláda vzduchová pružina. Spolu s inteligentnými schopnosťami snímacej a riadiacej jednotky to umožňuje prevádzku pri nižšom tlaku vzduchu a prináša významné výhody z hľadiska trvanlivosti, spoľahlivosti a vyššej prevádzkyschopnosti systému.

Zjednodušené nastavenie ovládania klapky

Vďaka autokonfigurácii typu „stlač a ide to“ je spustenie prevádzky Unique Control LKB päťkrát rýchlejšie než u bežných riešení. Jednoducho stlačte jedno tlačidlo a jednotka Unique Control, ktorá je kompatibilná s digitálnym aj s AS rozhraním, sa nakonfiguruje a kalibruje tak, aby bol zabezpečený najlepší možný prevádzkový režim. Tento pohodlný proces, ktorý je postavený na jednom stlačení tlačidla, šetrí čas i peniaze.

Jedna veľkosť pohonu je vhodná pre všetky klapky LKB

V záujme maximálneho komfortu je jediný pohon kompatibilný s väčšinou ventilových riešení, a to vďaka vysokému krútiacemu momentu, ktorý umožňuje, aby jednotka bola použiteľná na každú veľkosť ventilu. Navyše priamo na mieste inštalácie možno ľahko prepínať z normálne otvoreného režimu (NO) do normálne zatvoreného (NC) a naopak. Vďaka univerzálnej konštrukcii ventilu je všetko jednoduchšie, ako technický návrh, tak aj objednanie, inštalácia, konfigurácia na mieste a skladovanie.

Jednoduchá inovácia pohonov klapiek

Jednotka Unique Control sa môže použiť na všetky manuálne aj poháňané klapky v rade Alfa Laval LKB. Existujúce inštalácie je možné ľahko prestavať na Unique Control LKB, ​​stačí len nová konzola. Jednoducho si ako voliteľný doplnok objednajte držiak pre danú veľkosť ventilu LKB a s jeho pomocou jednoducho namontujte jednotku Unique Control na ktorúkoľvek z klapiek s rozmerom 1" až 4" a DN25 – DN100 z radu LKB.

Sortiment pre riadenie a automatizáciu ventilov

Unique Control LKB ponúka inteligentnú automatizáciu a ovládanie klapiek Alfa Laval LKB a dopĺňa veľkú škálu riešení ovládania a automatizácie ventilov.

Výhody produktu

  • Pokročilá hygienická konštrukcia v jednom celku
  • Najodolnejší pohon, aký je v súčasnosti k dispozícii
  • Zjednodušené nastavenie ovládania klapky

Katalóg produktov

Aktuálne on-line verzia katalógu produktov

Nájsť výrobok Alfa Laval

Normally open vs. normally closed

Unique Control - NO - NC.png

Unique Control NO NC

Ako to funguje




Princíp fungovania

Unique Control LKB využíva vzduchovú pružinu, ktorá umožňuje prevádzku jednotky pri podstatne nižšom tlaku vzduchu v porovnaní s ovládacími jednotkami, ktoré využívajú konvenčné mechanické pružiny. Tým sa znižuje opotrebovanie, a teda aj frekvencia potreba údržby.

Keď vzduch vstupuje do systému Unique Control LKB, vstavaný elektromagnetický ventil smeruje vzduch buď nad piest alebo pod neho. Špirála vnútri piestu mení vertikálny pohyb na otáčavý a zaisťuje plynulý chod ventilu. Táto konštrukcia umožňuje jednotke Unique Control LKB pracovať pri tlaku vzduchu iba 3 bary.

Integrovaný systém sledovania vzduchu

Vstavaný tlakový snímač sleduje prívod vzduchu. Ak tlak vzduchu kriticky poklesne, pohon vyšle výstražný signál, ale neprestane pracovať. Ak sa preruší prívodu vzduchu, pohon rovnako vyšle výstražný signál, udržiava svoju polohu a po vyriešení problému pokračuje v činnosti.

Prepnutie z NC na NO

Zmena z režimu normálne zatvoreného kontaktu do normálne otvorenej polohy je jednoduchá. Jednoducho otvorte horný kryt, uvoľnite skrutky, zdvihnite a otočte hornú časť o 180° a pohon znovu zostavte.

Možnosti konfigurácie

Komunikačné rozhranie: AS-interface v. 2.1 (31 uzlov), AS-interface v. 3.0 (62 uzlov) a digitálne rozhranie.

Sada držiakov: 1" až 4" a DN 25 – DN 100

Veľkosť držiaku: DN25-50, DN65, DN80 a DN100
