Unique SSV s manuálnym ovládaním

Manuálne ovládané ventily Unique SSV slúžia na uzatváranie nádrží, ich vypúšťanie či na jednoduché regulovanie alebo dávkovanie produktu. Preto potrebujú malé, pomerne jednoduché ventily s viacerými možnosťami a vlastnosťami, vrátane uzamykateľných pák.

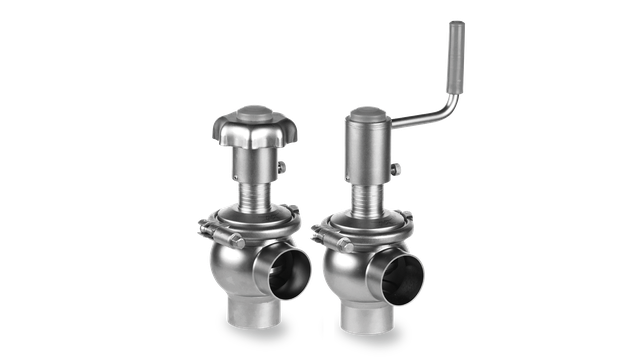

unique ssv manually operated valve right side 640x360

Univerzálny a spoľahlivý jednosedlový ventil

Jednosedlové ventily SSV od spoločnosti Alfa Laval sú masívne a spoľahlivé pneumatické sedlové ventily, ktoré sú všestranné a mimoriadne spoľahlivé.

Modulárna konštrukcia ponúka nákladovo efektívne a takmer nekonečné možnosti konfigurácie pre sedlové ventily na špeciálne účely, ktoré spĺňajú vysoké štandardy hygieny a aseptickej kompatibility. Telesá ventilov, kuželky a pohony Unique SSV možno nakonfigurovať tak, aby spĺňali prakticky akékoľvek požiadavky.

Náš sprievodca výberom ventilov ukazuje kombinácie funkcií a typov, ktoré sú k dispozícii v sortimente Unique SSV.

Jednosedlovému ventilu Unique v Kanade a v USA zodpovedá model Unique 7000.

Špičková bezpečnosť technologických procesov

Rad Unique SSV vychádza z osvedčenej modulárnej platformy, ktorá sa nachádza vo viac ako milióne ventilov, ktoré sa používajú v prevádzkach na celom svete. Teleso ventilu predstavuje výlisok z jediného disku z nehrdzavejúcej ocele, a preto je mimoriadne pevné a odolné, čím je zaistená bezpečnosť výroby.

Vynikajúca hygiena ventilu

Rad Unique SSV je navrhnutý tak, aby zaisťoval vynikajúcu hygienu a možnosť čistenia. Hladké teleso ventilu bez zvarov eliminuje priehlbiny, v ktorých by sa mohli zachytiť baktérie, vďaka povrchovej úprave s hodnotou Ra ≤ 0,8 μm. Konštrukcia kuželky podporuje vylepšené možnosti čistenia na mieste a tesnenie s dvojitým okrajom minimalizuje nebezpečenstvo skríženej kontaminácie.

Ventily Unique SSV od spoločnosti Alfa Laval spĺňajú väčšinu požadovaných štandardov v potravinárskom, mliekarenskom, nápojovom a kozmetickom priemysle. Rad ventilov Unique SSV má certifikát EHEDG, a preto je označený symbolom 3-A. Tento sortiment navyše umožňuje plnú sledovateľnosť procesu výroby v súlade s nariadením EÚ o potravinách č. 1935/2004.

Ďalšie informácie nájdete v časti Dokumentácia.

Dlhšia životnosť ventilu

Aby sa zabezpečila vysoká kvalita utesnenia, rad Unique SSV má presne definovanú hodnotu kompresie O-krúžkov pri kontakte kovu s kovom medzi kuželkou a sedlom. Tým sa výrazne znižuje opotrebovanie ventilu a predlžuje jeho životnosť. Štandardne sa ventil Unique SSV dodáva s pohonom, ktorý umožňuje čiastočnú údržbu a má päťročnú záruku.

Nižšie celkové prevádzkové náklady

Vďaka jednoduchej a spoľahlivej konštrukcii je životnosť výrobkov z radu Unique SSV a ich prevádzkyschopnosť dlhá, straty produktu nižšie, bezpečnosť produktu vyššia. Konštrukčné využitie len niekoľkých pohyblivých súčastí znižuje požiadavky na servis a náklady na náhradné diely. K nízkym celkovým prevádzkovým nákladom ventilov Unique SSV ďalej prispievajú efektívnejšie postupy čistenia na mieste s kratšími cyklami a následným znížením množstva použitých čistiacich prostriedkov, vody a obslužných médií.

Konštrukcia

Rad Unique SSV značky Alfa Laval sa skladá z jedného, ​​dvoch alebo troch ventilových tiel, kuželky, tesnenia, pohonu a upínacej objímky.

Výhody produktu

  • Masívne a spoľahlivé pneumatické sedlové ventily
  • Nákladová efektivita
  • Vysoký štandard hygieny a aseptickej kompatibility

Katalóg produktov

Aktuálne on-line verzia katalógu produktov

Nájsť výrobok Alfa Laval

Unique single-seat valve range

The Unique SSV range comprises several purpose-built valve configurations. Modularity provides great flexibility to customize valves to your specific requirements.

Unique SSV valve (standard)

Unique SSV valve (standard)



Unique SSV reverse-acting valve

Unique SSV reverse-acting valve



Unique SSSV small single-seat valves

Unique SSSV small single seat valves



Unique SSV tank outlet valves



  Unique SSV ATEX

Unique SSV ATEX valves



 Unique SSV Y-body valves

Unique SSV Y-body valves



 Unique SSV long-stroke valves

Unique SSV long-stroke valves



Unique SSV Tangential

Unique SSV tangential valves





Unique SSV two-step valves

Unique SSV two-step valves



Unique SSV manually operated valves

Unique SSV manually operated valves



Unique SSV RF valve



Unique SSV aseptic valve

Unique SSV Aseptic valve



Ako to funguje

Konštrukcia

Rad Unique SSV značky Alfa Laval sa skladá z jedného, ​​dvoch alebo troch ventilových tiel, kuželky, tesnenia, pohonu a upínacej objímky.

Princíp fungovania

Alfa Laval Unique SSV je normálne zatvorený ventil (NC), ktorý sa ovláda na diaľku pomocou stlačeného vzduchu. Ventil štandardne obsahuje dva pracovné porty pre prívod vzduchu a prívod procesného vzduchu. Pri prepínacích ventiloch sa vyžaduje tretí port.

Unique



Možnosti konfigurácie

  • Tesnenia, ktoré prichádzajú do kontaktu s produktom, v prevedení HNBR alebo FPM
  • Tesnenie TR2 kuželky z PTFE pre špeciálne použitie
  • Fitingy podľa požadovanej normy
  • Vonkajšia povrchová úprava 3-A
