Unique SSV s dlhým zdvihom

Ventily s dlhým zdvihom Unique SSV Long Stroke sú určené na použitie v podmienkach, kde je potrebný väčší otvor, aby sa zabezpečilo šetrnejšie a efektívnejšie riadenie prietoku, napríklad v inštaláciách s médiami alebo s produktmi, ktoré obsahujú častice alebo nerozpustné pevné látky, alebo pri prúdení produktu s vysokou viskozitou.

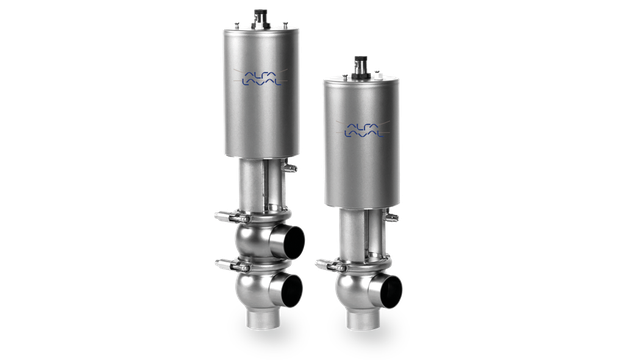

unique ssv long stroke valve right side 640x360

Univerzálny a spoľahlivý jednosedlový ventil

Jednosedlové ventily SSV od spoločnosti Alfa Laval sú masívne a spoľahlivé pneumatické sedlové ventily, ktoré sú všestranné a mimoriadne spoľahlivé.

Modulárna konštrukcia ponúka nákladovo efektívne a takmer nekonečné možnosti konfigurácie pre sedlové ventily na špeciálne účely, ktoré spĺňajú vysoké štandardy hygieny a aseptickej kompatibility. Telesá ventilov, kuželky a pohony Unique SSV možno nakonfigurovať tak, aby spĺňali prakticky akékoľvek požiadavky.

Náš sprievodca výberom ventilov ukazuje kombinácie funkcií a typov, ktoré sú k dispozícii v sortimente Unique SSV.

Jednosedlovému ventilu Unique v Kanade a v USA zodpovedá model Unique 7000.

Špičková bezpečnosť technologických procesov

Rad Unique SSV vychádza z osvedčenej modulárnej platformy, ktorá sa nachádza vo viac ako milióne ventilov, ktoré sa používajú v prevádzkach na celom svete. Teleso ventilu predstavuje výlisok z jediného disku z nehrdzavejúcej ocele, a preto je mimoriadne pevné a odolné, čím je zaistená bezpečnosť výroby. Vyšší výkon pohonu umožňuje bezpečnejšiu a efektívnejšiu prevádzku.

Vynikajúca hygiena ventilu

Rad Unique SSV je navrhnutý tak, aby zaisťoval vynikajúcu hygienu a možnosť čistenia. Hladké teleso ventilu bez zvarov eliminuje priehlbiny, v ktorých by sa mohli zachytiť baktérie, vďaka povrchovej úprave s hodnotou Ra ≤ 0,8 μm. Konštrukcia kuželky podporuje vylepšené možnosti čistenia na mieste a tesnenie s dvojitým okrajom minimalizuje nebezpečenstvo skríženej kontaminácie.

Ventily Unique SSV od spoločnosti Alfa Laval spĺňajú väčšinu požadovaných štandardov v potravinárskom, mliekarenskom, nápojovom a kozmetickom priemysle. Rad ventilov Unique SSV má certifikát EHEDG, a preto je označený symbolom 3-A. Tento sortiment navyše umožňuje plnú sledovateľnosť procesu výroby v súlade s nariadením EÚ o potravinách č. 1935/2004.

Ďalšie informácie nájdete v časti Dokumentácia.

Dlhšia životnosť ventilu

Aby sa zabezpečila vysoká kvalita utesnenia, rad Unique SSV má presne definovanú hodnotu kompresie O-krúžkov pri kontakte kovu s kovom medzi kuželkou a sedlom. Tým sa výrazne znižuje opotrebovanie ventilu a predlžuje jeho životnosť. Štandardne sa ventil Unique SSV dodáva s pohonom, ktorý umožňuje čiastočnú údržbu a má päťročnú záruku.

Nižšie celkové prevádzkové náklady

Vďaka jednoduchej a spoľahlivej konštrukcii je životnosť výrobkov z radu Unique SSV a ich prevádzkyschopnosť dlhá, straty produktu nižšie, bezpečnosť produktu vyššia. Konštrukčné využitie len niekoľkých pohyblivých súčastí znižuje požiadavky na servis a náklady na náhradné diely. K nízkym celkovým prevádzkovým nákladom ventilov Unique SSV ďalej prispievajú efektívnejšie postupy čistenia na mieste s kratšími cyklami a následným znížením množstva použitých čistiacich prostriedkov, vody a obslužných médií.

Výhody produktu

  • Nákladová efektivita
  • Vysoký štandard hygieny a aseptickej kompatibility
  • Špičková bezpečnosť technologických procesov

Katalóg produktov

Aktuálne on-line verzia katalógu produktov

Nájsť výrobok Alfa Laval

Ako to funguje

Konštrukcia

Rad Unique SSV značky Alfa Laval sa skladá z jedného, ​​dvoch alebo troch ventilových tiel, kuželky, tesnenia, pohonu a upínacej objímky.

Princíp fungovania

Alfa Laval Unique SSV je normálne zatvorený ventil (NC), ktorý sa ovláda na diaľku pomocou stlačeného vzduchu. Ventil štandardne obsahuje dva pracovné porty pre prívod vzduchu a prívod procesného vzduchu. Pri prepínacích ventiloch sa vyžaduje tretí port.

Unique





Možnosti konfigurácie

  • Pohon, ktorý umožňuje kompletnú údržbu
  • Vysokotlakový pohon
  • Tesnenia, ktoré prichádzajú do kontaktu s produktom, v prevedení HNBR alebo FPM
  • Tesnenie TR2 kuželky z PTFE pre špeciálne použitie
  • Zariadenie na snímanie a ovládanie ventilov vrátane jednotiek ThinkTop, ThinkTop Basic a IndiTop
  • Fitingy podľa požadovanej normy
  • Vonkajšia povrchová úprava 3-A
