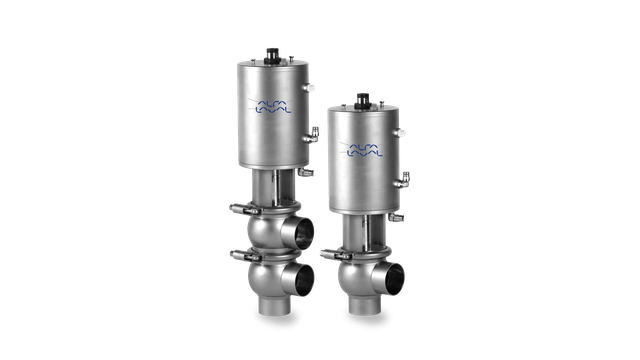

Dvojstupňový ventil Unique SSV
Dvojstupňové ventily Unique SSV sa používajú v procese dávkovania pri dvojstupňovom plnení, keď je nutné dodržiavať presný objem, alebo v procese vypúšťania, pričom sa používajú dve rúrky. Nastaviteľná výška zdvihu umožňuje prispôsobenie konkrétnemu objemu a množstvu.
Univerzálny a spoľahlivý jednosedlový ventil
Jednosedlové ventily SSV od spoločnosti Alfa Laval sú masívne a spoľahlivé pneumatické sedlové ventily, ktoré sú všestranné a mimoriadne spoľahlivé.
Modulárna konštrukcia ponúka nákladovo efektívne a takmer nekonečné možnosti konfigurácie pre sedlové ventily na špeciálne účely, ktoré spĺňajú vysoké štandardy hygieny a aseptickej kompatibility. Telesá ventilov, kuželky a pohony Unique SSV možno nakonfigurovať tak, aby spĺňali prakticky akékoľvek požiadavky.
Náš sprievodca výberom ventilov ukazuje kombinácie funkcií a typov, ktoré sú k dispozícii v sortimente Unique SSV.
Jednosedlovému ventilu Unique v Kanade a v USA zodpovedá model Unique 7000.
Špičková bezpečnosť technologických procesov
Rad Unique SSV vychádza z osvedčenej modulárnej platformy, ktorá sa nachádza vo viac ako milióne ventilov, ktoré sa používajú v prevádzkach na celom svete. Teleso ventilu predstavuje výlisok z jediného disku z nehrdzavejúcej ocele, a preto je mimoriadne pevné a odolné, čím je zaistená bezpečnosť výroby. Vyšší výkon pohonu umožňuje bezpečnejšiu a efektívnejšiu prevádzku.
Vynikajúca hygiena ventilu
Rad Unique SSV je navrhnutý tak, aby zaisťoval vynikajúcu hygienu a možnosť čistenia. Hladké teleso ventilu bez zvarov eliminuje priehlbiny, v ktorých by sa mohli zachytiť baktérie, vďaka povrchovej úprave s hodnotou Ra ≤ 0,8 μm. Konštrukcia kuželky podporuje vylepšené možnosti čistenia na mieste a tesnenie s dvojitým okrajom minimalizuje nebezpečenstvo skríženej kontaminácie.
Ventily Unique SSV od spoločnosti Alfa Laval spĺňajú väčšinu požadovaných štandardov v potravinárskom, mliekarenskom, nápojovom a kozmetickom priemysle. Rad ventilov Unique SSV má certifikát EHEDG, a preto je označený symbolom 3-A. Tento sortiment navyše umožňuje plnú sledovateľnosť procesu výroby v súlade s nariadením EÚ o potravinách č. 1935/2004.
Ďalšie informácie nájdete v časti Dokumentácia.
Dlhšia životnosť ventilu
Aby sa zabezpečila vysoká kvalita utesnenia, rad Unique SSV má presne definovanú hodnotu kompresie O-krúžkov pri kontakte kovu s kovom medzi kuželkou a sedlom. Tým sa výrazne znižuje opotrebovanie ventilu a predlžuje jeho životnosť. Štandardne sa ventil Unique SSV dodáva s pohonom, ktorý umožňuje čiastočnú údržbu a má päťročnú záruku.
Nižšie celkové prevádzkové náklady
Vďaka jednoduchej a spoľahlivej konštrukcii je životnosť výrobkov z radu Unique SSV a ich prevádzkyschopnosť dlhá, straty produktu nižšie, bezpečnosť produktu vyššia. Konštrukčné využitie len niekoľkých pohyblivých súčastí znižuje požiadavky na servis a náklady na náhradné diely. K nízkym celkovým prevádzkovým nákladom ventilov Unique SSV ďalej prispievajú efektívnejšie postupy čistenia na mieste s kratšími cyklami a následným znížením množstva použitých čistiacich prostriedkov, vody a obslužných médií.
Konštrukcia
Rad Unique SSV značky Alfa Laval sa skladá z jedného, dvoch alebo troch tiel ventilov, kuželky, tesnenia, pohonu a upínacej objímky.
Výhody produktu
- Masívne a spoľahlivé pneumatické sedlové ventily
- Nákladová efektivita
- Extrémna pevnosť a trvanlivosť
Katalóg produktov
Unique single-seat valve range
The Unique SSV range comprises several purpose-built valve configurations. Modularity provides great flexibility to customize valves to your specific requirements.
|
Unique SSV valve (standard) Unique SSV valve (standard) |
|
|
Unique SSV reverse-acting valve Unique SSV reverse-acting valve |
|
|
Unique SSSV small single-seat valves Unique SSSV small single seat valves |
|
|
Unique SSV tank outlet valves |
|
|
Unique SSV ATEX Unique SSV ATEX valves |
|
|
Unique SSV Y-body valves Unique SSV Y-body valves |
|
|
Unique SSV long-stroke valves Unique SSV long-stroke valves |
|
|
Unique SSV Tangential Unique SSV tangential valves |
|
|
Unique SSV two-step valves Unique SSV two-step valves |
|
|
Unique SSV manually operated valves Unique SSV manually operated valves |
|
|
Unique SSV RF valve |
|
|
Unique SSV aseptic valve Unique SSV Aseptic valve |
|
Ako to funguje
Princíp fungovania
Alfa Laval Unique SSV je normálne zatvorený ventil (NC), ktorý sa ovláda na diaľku pomocou stlačeného vzduchu. Ventil štandardne obsahuje dva pracovné porty pre prívod vzduchu a prívod procesného vzduchu. Pri prepínacích ventiloch sa vyžaduje tretí port.
Teleso ventilu Unique
Možnosti konfigurácie
- Pohon, ktorý umožňuje kompletnú údržbu
- Vysokotlakový pohon
- Tesnenia, ktoré prichádzajú do kontaktu s produktom, v prevedení HNBR alebo FPM
- Tesnenie TR2 kuželky z PTFE pre špeciálne použitie
- Zariadenie na snímanie a ovládanie ventilov vrátane jednotiek ThinkTop, ThinkTop Basic a IndiTop
- Fitingy podľa požadovanej normy
- Vonkajšia povrchová úprava 3-A
