Alfa Laval - LabUnit M10

LabUnit M10

Alfa Laval LabUnit M10 s plochou membrány iba 336 m² je najmenším a najkompaktnejším zariadením na membránovú filtráciu s tangenciálnym tokom, ktoré Alfa Laval ponúka na ultrafiltráciu a mikrofiltráciu. Tento systém je plne integrovaný a preferuje sa vzdelávacie účely a výskumné a cvičné práce

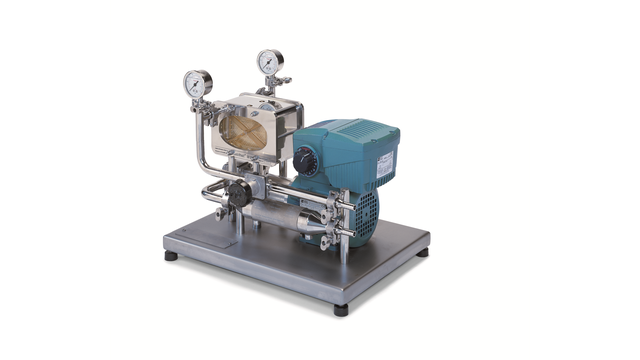

labunit m10 left side 640x360

Plne integrovaný systém

Alfa Laval LabUnit M10 je extrémne všestranný, ale ľahko použiteľný modul na vývoj a optimalizáciu procesov, ako aj na cvičné účely. Flexibilita pri inštalácii a testovaní dvoch rôznych membrán súčasne z neho robí účinný nástroj pre počiatočný výber membrán.

Zariadenie Alfa Laval LabUnit M10 je možné použiť s kompletným radom plochých membrán, ktoré Alfa Laval ponúka na ultrafiltráciu a mikrofiltráciu.

Alfa Laval LabStak® M10

Jednotka Alfa Laval LabStak® M10 inštalovaná v Alfa Laval LabUnit M10 je tiež k dispozícii ako samostatná testovacia jednotka pre rovnaké aplikácie ako Alfa Laval LabUnit M10 a disponuje rovnakými vlastnosti.

Výhody

  • plne integrovaný a pritom flexibilný systém pozostávajúci z Alfa Laval LabStak® M10 s potrebným čerpadlom, potrubím, ventilmi, výmenníkom tepla a prístrojovým vybavením
  • ľahká výmena membrán
  • priehľadná platňa na pozorovanie priečneho toku
  • simultánny test dvoch rôznych typov membrán
  • vysoká prevádzková teplota (80 ° C)
  • malý objem testovacieho média
  • vzorec toku podobný tomu u väčších modulov
  • všetky komponenty sú v súlade s predpismi FDA a EHS, čo umožňuje ich použitie v aplikáciách na spracovanie potravín a farmaceutických výrobkov

Ako to funguje

Technologický diagram typickej inštalácie

Doskový modul je navrhnutý s otvorenými kanálmi v povrchu membrány. Týmito kanálmi prúdi privádzaná surovina/retentát.

Samotnú membránu podopierajú duté dosky s mnohými štrbinami, ktoré umožňujú zhromažďovanie permeátu a jeho odoberanie z jednotky cez zberné trubice permeátu.

Doskové moduly používajú samotnú membránu  doplnenú o poistné krúžky alebo pásiky, aby utesnili prívod/retentát, a aby tak nedochádzalo k miešaniu do kanálov s permeátom. To tiež zabraňuje akémukoľvek úniku zo samotného zväzku dosiek.

LabUnit M10 flow diagram
