Compabloc Free Flow

Alfa Laval Compabloc Free Flow je kompaktný kondenzátor s veľmi vysokou účinnosťou prenosu tepla a je špecificky navrhnutý pre farmaceutický priemysel a vysoké hygienické požiadavky modernej výroby účinných látok (API). Hygienická konštrukcia, vysoká funkčnosť, nízke prevádzkové náklady a jednoduchá inštalácia, to všetko v kombinácii zaručuje bezpečnosť pacienta, spoľahlivú prevádzkyschopnosť a efektivitu výroby.

阿法拉伐 Compabloc Free Flow 紧凑型冷凝器-Alfa Laval Compabloc Free Flow compact condenser

Vyššia kondenzačná kapacita v existujúcich priestoroch vo vašej API výrobe

  • Jednoduchý proces schvaľovania, plne spĺňa požiadavky na inštaláciu v procesoch cGMP
  • Konštrukcia zváraná z materiálov odolných voči koróziiznamená vynikajúcu náhradu za doskové a trúbkové výmenníky z uhlíkovej ocele.
  • Najmodernejšia hygienická konštrukcia umožňuje jednoduché, spoľahlivé a rýchle čistenie s nízkym zádržným objemom, ktorý znižuje spotrebu čistiacich
  • Kompaktná veľkosť a nízka hmotnosť vám umožňujú zvýšiť kapacitu aj pri obmedzených priestorových možnostiach, čo z tohto zariadenia robí dokonalú vo
  • Potvrdené nízke prevádzkové náklady a náklady na údržbu.
Kondenzátor Alfa Laval Compabloc Free Flow je vyrobený z materiálov, ktoré sú odolné voči korózii. Vďaka kompaktnej veľkosti je vhodný pre inštaláciu do existujúcej prevádzky a znamená nižšie prevádzkové náklady v súvislosti s čistením. Široké a priestranné prietokové kanály spôsobujú veľmi malý pokles tlaku, čo je ideálne pre kondenzáciu pri hlbokom podtlaku. Turbulentné prúdenie na strane chladiaceho média minimalizuje usadzovanie častíc a uľahčuje čistenie bez potreby demontáže.
.

Bezpečnosť pacientov a cGMP

Compabloc Free Flow ponúka najmodernejšiu hygienickú konštrukciu a spĺňa požiadavky na inštaláciu v prísnych procesoch cGMP. Preto je Compabloc Free Flow vhodný pre farmaceutické procesy, ako je API výroba

Nové možnosti vďaka kompaktnému kondenzátoru

Patrik Arvidsson, obchodný manažér spoločnosti Alfa Laval, vysvetľuje prínos použitia kompaktných kondenzátorov v API výrobe.

Jednoduché čistenie a kontrola

Účinné čistenie kondenzátora je veľmi dôležité pre bezpečnosť pacientov. Kondenzátory, ktoré sa ťažko čistia, zvyšujú skríženú kontamináciu a prenos materiálu medzi šaržami. Pre viacúčelové reaktory to môže mať katastrofálne následky pri výmene liečiva. Môže to byť závažný problém aj pre jednoúčelový reaktor, pretože to zhoršuje sledovateľnosť výrobných šarží. Čistenie a validácia čistenia pre Compabloc Free Flow je rýchla a jednoduchá vďaka možnosti úplného vypustenia média a neprítomnosti akýchkoľvek záhybov, mŕtvych miest a kontaktných bodov na strane produktu. Kontrola je jednoduchá, keďže prebieha cez trysky, alebo sa dá vykonať jednoduchým otvorením panelov, čím sa dosiahne plný prístup k všetkým povrchom, ktoré sú zmáčané produktom.

Dokonalá voľba pre API výrobný proces

Grafitové bloky sa často používajú na účely kondenzácie v API výrobe, a to vďaka svojej schopnosti znášať pôsobenie agresívnych médií. Podľa skúseností mnohých farmaceutických firiem však grafitové bloky majú zásadnú nevýhodu. Uvoľňujú častice uhlíka a pojiva do produktu. Compabloc Free Flow sa vyrába z materiálov odolných voči korózii, čo je dokonalá náhrada grafitových blokov v kondenzátoroch pri API výrobe.

Ako to funguje

.

Compabloc Free Flow sa vyrába v dvoch verziách. V strede je zväzok teplovýmenných vlnitých dosiek, ktoré sú vyrobené z nehrdzavejúcej ocele alebo zo zliatiny C22, ktoré sú striedavo zvárané, a tak vytvárajú kanály. Výpary a chladiace médium prúdia cez susediace kanály, čím spôsobujú kondenzáciu výparov na studených doskách. Široké a priestranné prietokové kanály spôsobujú veľmi malý pokles tlaku, čo je ideálne pre kondenzáciu pri hlbokom podtlaku. Prepážky na strane chladiva smerujú prúdenie chladiaceho média tam a späť cez kanály, čím sa zvyšuje turbulencia a tepelná účinnosť.



Celý zväzok dosiek sa zasúva do oceľového rámu, ktorý je priskrutkovaný k pretlakovým potrubiam. Štyri demontovateľné panely sú vybavené prívodnými a vývodnými prírubami a uľahčujú prístup k všetkým povrchom zmáčaným produktom.


Jednoprechodový kondenzátor



Táto verzia je vhodná v prípadoch, keď výpary obsahujú malé množstvá inertných plynov. Výpary sú privádzané cez veľký vstup na hornom paneli a kondenzujú na doskách. Kondenzát vyteká cez šikmý spodný panel, ktorý umožňuje vypustenie.

Dvojprechodový kondenzátor

Two-pass condenser

Dvojprechodová verzia sa dá použiť v prípadoch, keď výpary obsahujú väčší podiel inertných plynov. Hlavná časť kondenzácie sa odohráva počas prvého prechodu, kde podiel skondenzovateľných výparov kondenzuje na doskách a následne vytečie cez šikmý spodný panel.

Nekondenzovateľné výpary prechádzajú druhým prechodom, kde sa podchladia za účelom maximalizácie kondenzácie. Turbulencia pri druhom prechode pomáha eliminovať hmlu a podtlak sa vytvára na výstupe z druhého prechodu. Pri dvojprechodovom kondenzátore nie je potrebný dodatočný separátor výparov, keďže separácia sa odohráva v samotnej jednotke.

.

Referenčné projekty u zákazníkov

Prečítajte si viac o farmaceutických závodoch po celom svete, ktoré Alfa Laval Compabloc a Compabloc Free Flow používajú ako kondenzátory.

Bayer HealthCare Pharmaceuticals

Bayer HealthCare Pharmaceuticals in Berlin (former Schering Plough) have 25 Compabloc condensers made of Hastelloy and titanium installed in processes with high cGMP demands. The units are cleaned with various solvents using a cleaning-in-place (CIP) system. Benefits: space savings, low capital cost & easy installation.

bayer healthcare pharmaceuticals 640x360

API manufacturer in Switzerland

Installed at for an API manufacturer in Switzerland, the Compabloc Free Flow unit is used a reactor condenser. Its hygienic design is space saving, provides ease of installation and ease of cleaning validation.

pharmaceutical industry 640X360

Merck

Merck, Germany, installed more than 100 Compabloc condensers made of Hastelloy C22 and 316L after successful tests in a pilot plant. The units are used as reactor condensers and condensers for dryers. Benefits: improved process operation, complies with high cGMP demands & compact.

merck 640x360

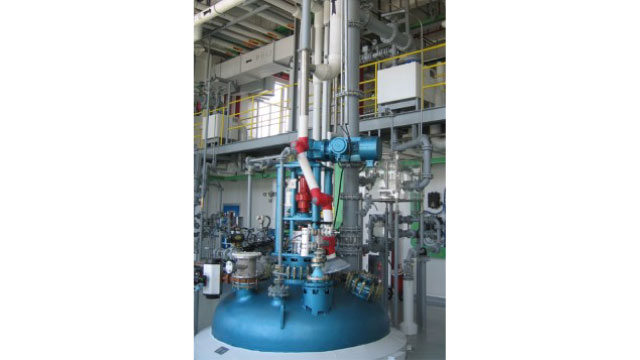

Shanghai Syntheall

Shanghai Syntheall, China, uses Compabloc condensers made of Hastelloy C22 and 316L as reactor condensers. Benefits: space savings, low capital cost, easy installation.

shanghai syntheall 640x360
.

Download product brochure

Find out why you should make the Alfa Laval Compabloc Free Flow your first-choice condenser in pharmaceutical processes.

compabloc-free-flow 640x360

Mohlo by vás zaujímať aj...

Pharma-line

Kvalitný rúrkový výmenník tepla s opláštením, špeciálne vyvinutý na splnenie náročných hygienických požiadaviek farmaceutického priemyslu.

Pharma-line shell and tube heat exchange equipment for pharma

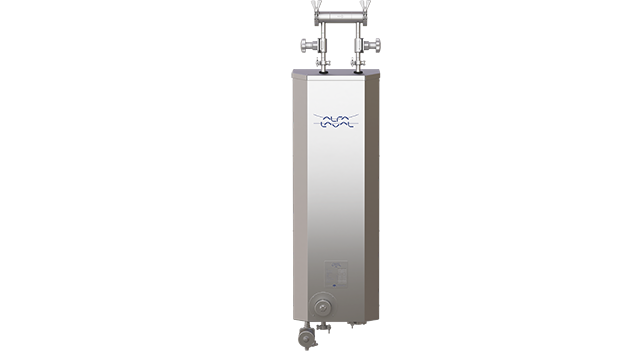

Pharma X
