Vzdušník

Poistné ventily Alfa Laval zabraňujú vytváraniu podtlaku alebo pretlaku vnútri nádrže alebo nádoby, ktoré sa používajú v pivovarníckom, potravinárskom a nápojovom priemysle, v kozmetickom a biofarmaceutickom odvetví.

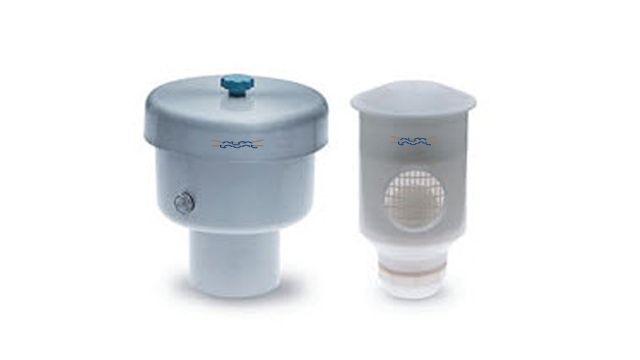

relief valve front 640x360

Ochrana proti pretlaku

V hygienických technologických linkách sú poistné ventily Alfa Laval umiestnené na hornej časti atmosférickej nádrže, čím sa chránia proti pretlaku a podtlaku pri plnení alebo vyprázdňovaní.

Ponuka produktov

Rad poistných ventilov (RV) Alfa Laval sa skladá z dvoch modelov, ktoré sú vyrobené buď z polyetylénu, alebo z nehrdzavejúcej ocele AISI 304/316. Model z polyetylénu je určený pre produkty s rýchlosťou prúdenia do 800 hl/h a je k dispozícii v štyroch rôznych štandardných veľkostiach: RV130, RV400, RV400A a RV800. Model z nehrdzavejúcej ocele je určený pre prísnejšie hygienické kritériá a je určený pre produkty s rýchlosťou prúdenia do 1 000 hl/h. Je k dispozícii v dvoch rôznych štandardných veľkostiach: RV600 a RV1000

Výhody produktu

  • Ochrana proti pretlaku
  • Určené na hodnoty prietoku do 800 hl/h
  • Atmosférické nádrže v hygienických technologických linkách

Katalóg produktov

Aktuálne on-line verzia katalógu produktov

Nájsť výrobok Alfa Laval

Ako to funguje

Princíp fungovania

Dvojcestné poistné ventily Alfa Laval umožňujú: (1) stlačenému vzduchu unikať pomocným priechodom z nádrže, čím sa v nádrži zabráni vzniku pretlaku pri jej plnení a (2) vzduchu v okolí nádrže prúdiť do nádrže cez pomocný priechod, čím sa v nádrži zabráni vzniku podtlaku pri jej vyprázdňovaní.

Polyetylénový poistný ventil

Vo vnútri oboch ventilových komôr polyetylénových poistných ventilov Alfa Laval je sklenená alebo polyetylénová guľôčka. Keď sa nádrž plní, guľôčka vnútri jednej z komôr sa nadvihne, aby vzduch mohol prúdiť z nádrže. Pri vyprázdňovaní nádrže sa naopak nadvihne guľôčka vnútri druhej komory, aby vzduch mohol prúdiť do nádrže.

Nehrdzavejúci dvojcestný poistný ventil

Princíp fungovania dvojcestných poistných ventilov Alfa Laval z nehrdzavejúcej ocele je rovnaký ako u polyetylénových poistných ventilov Alfa Laval, ale namiesto sklenenej alebo polyetylénovej guľôčky sa na reguláciu prietoku vzduchu používa olejový kúpeľ. V dolnej časti poistného ventilu je olejový kúpeľ, ktorý filtruje atmosférické nečistoty, ktoré by sa mohli dostať do vnútra nádrže pri jej vypúšťaní. Bránia prieniku nečistôt do nádrže, a tým zaisťujú hygienu a kvalitu produktu.
