Spätná klapka LKC

Spätné klapky LKC-2 sú špeciálne určené na použitie v potrubí z nehrdzavejúcej ocele a zabraňujú spätnému prúdeniu tekutín. Tieto štandardné spätné klapky sa používajú v rôznych procesoch v akýchkoľvek odvetviach sanitárneho priemyslu, sú bezpečné a vysoko spoľahlivé.

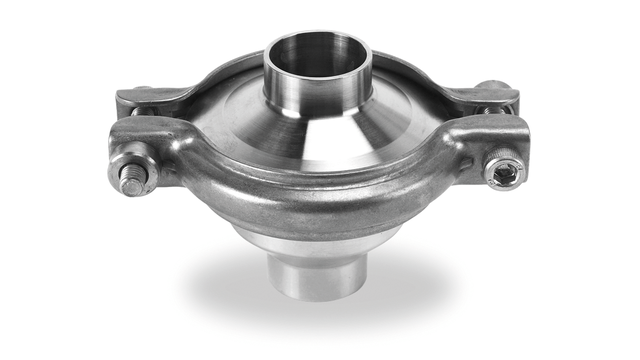

lkc2 non-return regulating valve right side 640x360

Bezpečná a spoľahlivá ochrana technologických procesov

Spätné klapky Alfa Laval LKC-2 sú vysoko spoľahlivé spätné ventily, ktoré slúžia na zabezpečenie jednosmerného prietoku produktu cez procesné linky. Tým je zaistená ochrana procesných zariadení, ktoré môžu byť negatívne ovplyvnená spätným prúdením, a zabraňuje sa tlakovým rázom, prípadne odstávke systému.

Sortiment spätných klapiek

Štandardný rad spätných klapiek LKC-2 značky Alfa Laval je vyrobený z bežnej nehrdzavejúcej ocele 304 alebo z nehrdzavejúcej ocele, ktorá je odolná proti kyselinám 316L. Inštalácia ventilov je jednoduchá a sú navrhnuté tak, aby zvládli maximálny tlak produktu až 10 barov a teploty v rozmedzí -10 °C až 140 °C (EPDM). Pre vyššiu univerzálnosť sú tieto spätné ventily k dispozícii buď s pololesklou, alebo s leštenou povrchovou úpravou a so zváracími koncovkami pre pripojenie ISO alebo DIN.

Viac informácií nájdete v dokumentácii.

Ako to funguje

Konštrukcia

Spätná klapka Alfa Laval LKC-2 sa skladá z horného telesa ventilu, spodného telesa ventilu, kuželky, tesniaceho krúžku a vodiaceho disku. Teleso ventilu je spojené pomocou svorky a hygienicky je utesnené špeciálnym tesnením. Vodiaci disk a štyri tŕne vedú odpruženú kuželku ventilu s tesniacim O-krúžkom. Model LKC-2 je k dispozícii so zváracími prípojkami pre pripojenie ISO alebo DIN.

Princíp fungovania

Pružina pôsobí na kuželku a ventil udržiava zatvorený, pokým sila tlaku na vstupe neprekročí silu pružiny. Pokiaľ dôjde k spätnému prúdeniu, sila pružiny a tlak na výstupe udržiavajú ventil zatvorený.

Možnosti konfigurácie

  • Tesniace krúžky, ktoré prichádzajú do kontaktu s produktom, v prevedení NBR alebo FPM
Check Valve TD406012 b

1 = Smer prúdenia.

Ukazuje optimálnu konfiguráciu tak, aby sa ventil dal vypustiť. Štyri vodiace tŕne kuželky ventilu zabezpečujú správne nastavenie. Rotácia 90°
