Unique RV-ST

Regulačný ventil Unique RV-ST spĺňa najvyššie nároky na hygienu a bezpečnosť vďaka integrovanému prevodníku IP a jednoduchému nastaveniu. Vychádza z platformy Unique SSV a je ideálny pre použitie v hygienických procesoch s veľkým objemom média.

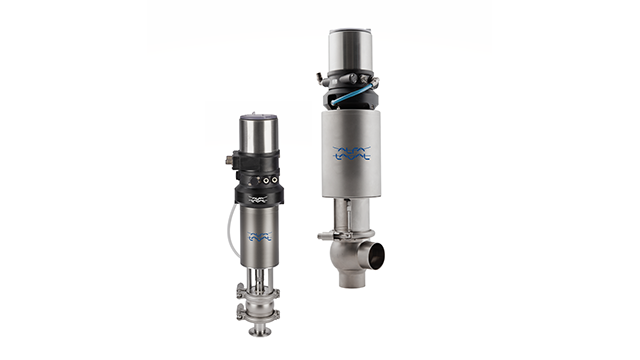

Alfa Laval RV-ST group

Hygienický regulačný ventil odolný voči korózii

Ventil Unique RV-ST od Alfa Laval je inteligentný hygienický regulačný ventil, ktorý bezpečne a efektívne riadi technologické procesy s hodnotami Kv medzi 9 a 246 m3/hod. Je určený na širokú škálu úloh pri manipulácii s kvapalinami, ako je dávkovanie, miešanie, váženie a plnenie v potravinárskom a nápojovom, pivovarníckom, biotechnologickom, farmaceutickom a chemickom priemysle. Prvky odolné voči korózii, ako sú kužeľové drieky z nehrdzavejúcej ocele, zaisťujú bezpečnosť produktu podľa pravidiel EHEDG (Európskeho hygienického inžinierstva a projektovej skupiny).

Pokročilý elektropneumatický regulátor

Regulačný ventil Unique RV-ST je vybavený pokročilým elektropneumatickým regulátorom s integrovaným prevodníkom IP. Toto usporiadanie ponúka vynikajúce riadenie prúdenia produktu tým, že kombinuje rôzne tlakové straty a dĺžky zdvihu. Obsahuje tiež bezkontaktný analógový snímač polohy, ktorý meria polohu drieku ventilu, a štandardné komunikačné rozhranie Profibus DP-V1 alebo voliteľné rozhranie DeviceNet. Ako voliteľný doplnok je k dispozícii analógová alebo binárna spätná väzba.

Jednoduché nastavenie regulačného ventilu typu „stlač a ide to“

To znamená, že regulačný ventil Alfa Laval Unique RV-ST sa stlačením jediného tlačidla automaticky nakalibruje tak, aby bol plne funkčný.

Spoľahlivosť, jednoduchá údržba

Ventil Unique RV-ST UltraPure od spoločnosti Alfa Laval vychádza z osvedčenej platformy Unique SSV (jednosedlový ventil), ktorá je použitá vo viac ako jednom milióne inštalácií ventilov. Je spoľahlivá, bezpečná a jej údržba je jednoduchá. Patrí do ochrannej triedy IP65 a IP67 pre náročné technologické prostredie.

Maximálne flexibilný regulačný ventil

Skladá sa z rovnakého obmedzeného množstva pohyblivých súčastí, náhradných dielov, nástrojov  ako ventily Unique SSV značky Alfa Laval. Aj postup údržby oboch typov ventilov je rovnaký. K dispozícii je aj inovačná sada, pomocou ktorej je možné zmodernizovať staršie regulačné ventily novou riadiacou jednotkou. Nová riadiaca jednotka tiež podporuje prestavbu pohonu z NC (normálne zatvorený) na NO (normálne otvorený) a naopak.

Výhody produktu

  • Inteligentný hygienický regulačný ventil
  • Jednoduché nastavenie regulačného ventilu typu „stlač a ide to“
  • Maximálna flexibilita

Katalóg produktov

Aktuálne on-line verzia katalógu produktov

Nájsť výrobok Alfa Laval


Ako to funguje

Konštrukcia

Regulačný ventil Unique RV-ST s integrovaným prevodníkom IP je jednosedlový ventil druhej generácie. Konštrukčná charakteristika:

  • Široký výber kužeľových driekov z nehrdzavejúcej ocele
  • Jedinečný pohon s elektropneumatickým procesným regulátorom pre presné riadenie prietoku produktu
  • Masívne plastové puzdrá drieku s dlhou životnosťou eliminujú oter kovu o kov
  • Štandardné tesnenie kuželky z EPDM, ktoré sa používa pre celý rad ventilov Unique

Drieky sú priskrutkované k hriadeľu pohonu a bez spojky sú vložené medzi driek a pohon, čím sa zabezpečí správne nastavenie. Puzdrá na konci valca pohonu podopierajú driek a zaisťujú dokonalé lícovanie.

Princíp fungovania

Regulačný ventil Alfa Laval Unique RV-ST sa ovláda na diaľku pomocou digitálneho elektromagnetického procesného regulátora.

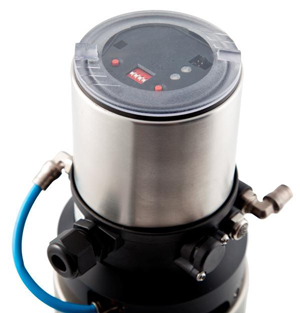

Riadiaca jednotka sa dodáva v dvoch verziách, a to s displejom alebo bez displeja. Jej komunikačné rozhranie je analógové, 4 – 20 mA a krytie je podľa IP66 a IP67.

RV ST Valve

Možnosti konfigurácie

  • Zástrčkové komponenty alebo výstelky svoriek podľa príslušných noriem
  • Tesnenia, ktoré prichádzajú do kontaktu s produktom, v prevedení HNBR alebo FPM
  • Pohon s možnosťou údržby
  • Vonkajšia povrchová úprava vonkajšieho technológiou tryskania
  • Voliteľné tesnenie kuželky: HNBR alebo FPM
