Alfa Laval - Hygienický guľový ventil SBV

Hygienický guľový ventil SBV

Hygienické guľové ventily majú konštrukciu s plným vŕtaním, ktorá umožňuje neobmedzený prietok tekutín s minimálnou tlakovou stratou, čo je ideálne pre manipuláciu s viskóznymi kvapalinami alebo kvapalinami, ktoré obsahujú pevné častice, v potravinárskom, nápojovom, chemickom a farmaceutickom priemysle.

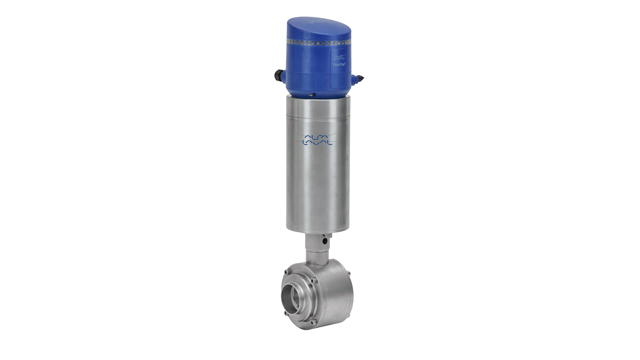

SBV Ball Valve w ThinkTop V50 640x360

Spoľahlivá funkčnosť pri plnom prietoku

Sanitárne guľové ventily SBV Alfa Laval sú plnoprietokové ventily, ktoré umožňujú dvojpolohové ovládanie pri minimálnej tlakovej strate. Otvor ventilu má rovnaký priemer ako potrubie, čo umožňuje neobmedzené prúdenie tekutiny po otvorení ventilu.

 Obmedzenie prietoku je porovnateľné s rovnou rúrkou. Vďaka tomu sú SBV ventily vhodné pre:

  • manipuláciu s tekutinami, ktoré sú viskózne alebo obsahujú tuhé, polotuhé alebo abrazívne častice,
  • použitie všade tam, kde je významným hľadiskom čistenie technologických liniek potrubí „krtkovaním“,
  • použitie v takých procesoch, ktoré si vyžadujú šetrné zaobchádzanie s produktom.
  • Ventily a proces čistenia na mieste CIP

Automatické alebo ručné ovládanie

Pre všestrannejšie využitie SBV ventily značky Alfa Laval dodávame aj v prevedení pre manuálne alebo automatické ovládanie.

Manuálne ovládanie: SBV ventily sú vybavené pákou z nehrdzavejúcej ocele, otočnou o štvrť otáčky, čo zaisťuje mechanické uzamknutie ventilu v otvorenej alebo uzavretej polohe.

Automatická prevádzka: SBV ventily používajú štandardné bezúdržbové pneumatické pohony.  Guľové ventily s pohonom sa dodávajú ako normálne uzavreté ventily (NC), ktoré sa dajú ľahko ovládať na diaľku pomocou stlačeného vzduchu. Ľahko sa však dajú prestaviť na normálne otvorenú konfiguráciu (NO). Poháňacie zariadenie je navyše možné vybaviť snímacími a riadiacimi jednotkami ThinkTop od spoločnosti Alfa Laval. Ako doplnkové príslušenstvo je k dispozícii aj indukčný senzor priblíženia a montážna konzola.

Jednoduchý kompaktný guľový ventil

SBV ventily Alfa Laval  sa dajú ľahko zabudovať do takmer každej technologickej linky. Ich konštrukcia s plávajúcou guľou je jednoduchá a zaručuje kvalitné utesnenie, umožňuje pohyb po osi a zároveň bráni rotácii. Tieto ventily nevyvolávajú vodný ráz a sú úplne imúnne voči tlakovým rázom v potrubí.

Samonastaviteľné tesniace krúžky, ktoré sú pod stálym tlakom vonkajších pružín, zaisťujú veľmi spoľahlivé utesnenie stopky ventilu. V plášti SBV ventilov s automatickým ovládaním sú zabudované inšpekčné otvory pre ľahkú kontrolu utesnenie vretena.

Guľové ventily s jednoduchou údržbou

Konštrukcia ventilu z troch častí s malým počtom pohyblivých komponentov umožňuje jednoduchý prístup k všetkým komponentom ventilu, čo urýchľuje a uľahčuje údržbu. Trvanlivé sedlá ventilov z PTFE pomáhajú predĺžiť intervaly medzi jednotlivými servisovaniami. Na údržbu nie sú potrebné špeciálne nástroje.

Rad sanitárnych guľových ventilov

Rad sanitárnych guľových ventilov Alfa Laval zahŕňa dva štandardné modely ventilov.

  • SBV s manuálnym alebo automatickým ovládaním pre použitie v procesoch, kde prevládajú vysoké prevádzkové tlaky až do 16 barov a teploty do 150 °C a používajú sa krtkovacie systémy.
  • Guľové ventily Tri-Clover® sú určené pre procesy, kde je potrebný plný prietok s minimálnym turbulentným prúdením a tlakovou stratou. Pre také procesy, kde je dôležité znížiť riziko potenciálneho zachytávania produktu, je k dispozícii typ so zapuzdreným sedlom.

Viac informácií nájdete v dokumentácii.

Product Benefits

  • Reliable full-flow performance
  • Compact, simple ball valve design
  • Water hammer-safe

Katalóg produktov

Aktuálne on-line verzia katalógu produktov

Nájsť výrobok Alfa Laval

BallValve

Ako to funguje

Konštrukcia

Sanitárny SBV guľový ventil od spoločnosti Alfa Laval sa skladá z tela ventilu, dvoch prírub, PTFE ventilových sediel, gule, vretena a páky na manuálne ovládanie alebo krytu a pneumatického pohonu pre automatizovanú prevádzku. V záujme rýchlej a jednoduchej kontroly a údržby sa jeho montáž i demontáž vykonáva jednoducho, pomocou skrutiek na navarovacích prírubách.

Princíp fungovania

Presne vyrobená guľa s vývrtom, čiže otvorom, je umiestnená vnútri telesa ventilu medzi dvoma prírubami a dvoma sedlami ventilov z PTFE.

Možnosti konfigurácie

  • Štvrťotáčková páka pre ručné ovládanie alebo pneumatický pohon pre automatickú prevádzku
  • Konzola pre montáž indukčných bezkontaktných spínačov
  • Snímacia a riadiaca jednotka ThinkTop®
  • Fitingy v súlade s požiadavkami normy (ISO alebo DIN)
  • Zapuzdrené ventilové sedlá PTFE
  • Prípojky pre čistenie ventilových sediel
  • O-krúžky v prevedení z NBR, Q (silikónu), FPM (Vitonu)
